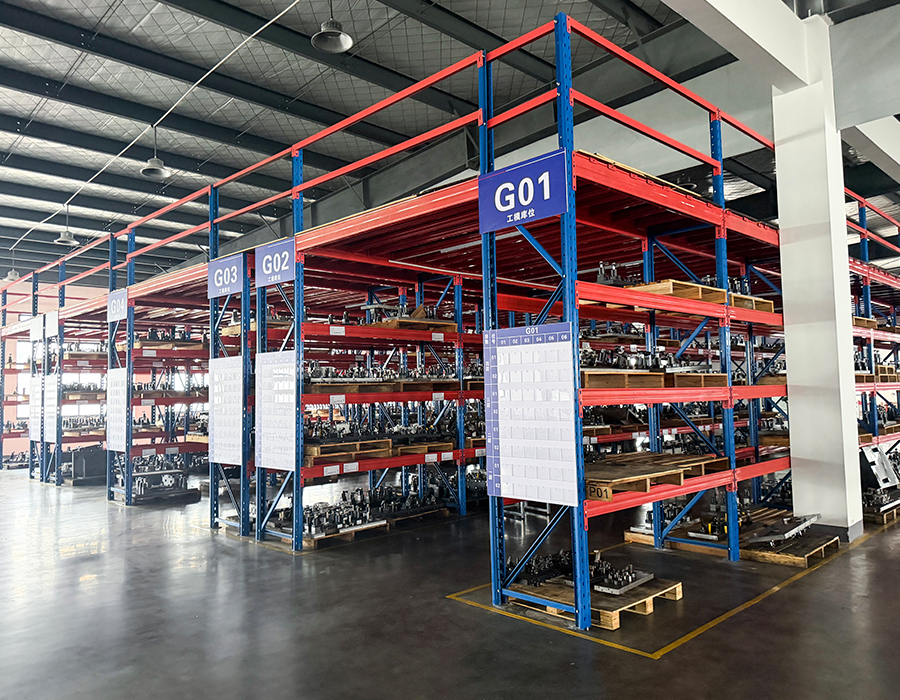

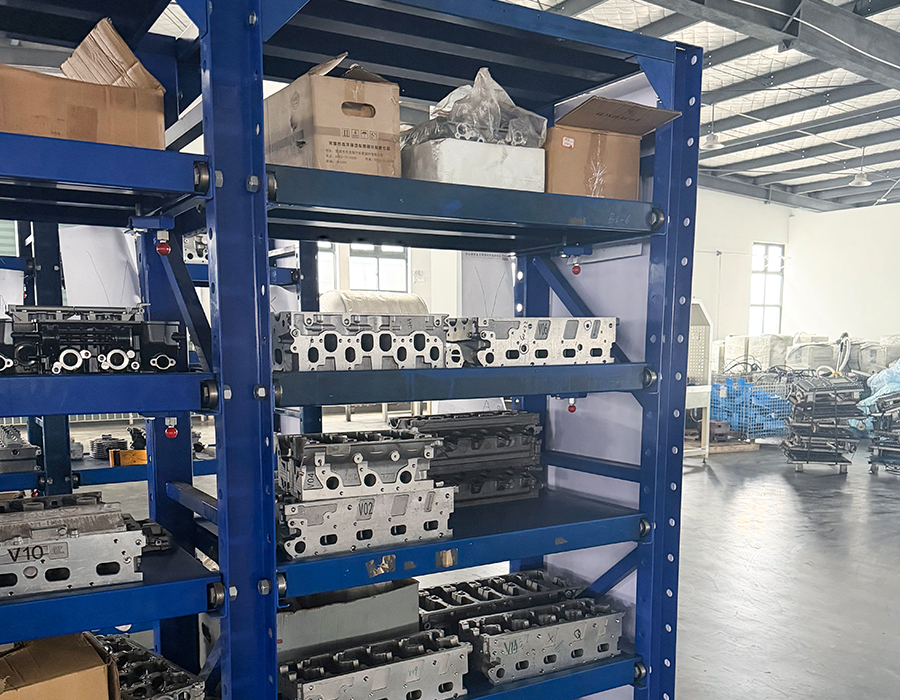

Zašto je geometrija konektora zakovice ključna varijabla u izvedbi polica bez vijaka

Naziv "police bez vijaka" skreće pozornost na ono čega nema - pričvršćivače - ali inženjerska suština sustava polica bez vijaka za teške uvjete rada leži u potpunosti u onome što ih zamjenjuje: konektor zakovice, koji se također naziva spajalica, jezičak ili spoj u obliku suze, ovisno o obitelji dizajna. Ovaj konektor je hladno oblikovani čelični jezičak na kraju grede koji zahvaća uzorak probušenog utora u uspravnom stupu, zaključavajući se pod opterećenjem bez mehaničkih pričvršćivača. Geometrija ovog spoja - oblik jezička, dimenzije utora, kut umetanja jezička i dubina ramena za zaključavanje iza utora - određuje ne samo kapacitet statičkog opterećenja, već i otpornost na zamor, lakoću rastavljanja i dugotrajnu pouzdanost povezivanja cijelog sustava.

Najčešće korištena obitelj konektora koristi utor u obliku suze u stupu uparen s oblikovanim jezičkom kuke na gredi. Kada se greda lagano podigne nakon umetanja, brava za zaključavanje na jezičku pada iza ruba utora, sprječavajući izvlačenje pod okomitim opterećenjem. Ono što razlikuje visokokvalitetne konektore od marginalnih u ovom dizajnu je dimenzionalna preciznost zahvata kuke za rame: dubina ramena od 3–4 mm osigurava pouzdano zaključavanje sa značajnim otporom izvlačenja; dubina ramena od 1–2 mm, koja se može postići manje preciznim oblikovanjem, omogućuje da se spoj oslobodi pod vibracijama ili udarnim opterećenjem prema gore — način kvara koji je vizualno identičan ispravno sastavljenom spoju sve dok greda ne padne. Kupci ne mogu procijeniti ovu dimenziju bez rastavljanja i mjerenja, zbog čega certifikati materijala i izvješća o inspekciji dimenzija od proizvođača imaju veću težinu od vizualnog pregleda gotovih sklopova.

Drugi kritični parametar je broj jezičaka konektora po kraju grede. Spojevi s jednim jezičkom prikladni su za lagane police, ali uvode rotacijski stupanj slobode — greda se može okretati oko pojedinačne točke zahvata pod ekscentričnim opterećenjem. Izdržljive police bez vijaka pod industrijskim opterećenjima zahtijeva najmanje dva jezička po kraju grede, okomito raspoređena kako bi se eliminirala rotacija grede i rasporedilo posmično opterećenje na dvije točke zahvata. Neki dizajni za teške uvjete rada koriste tri ili četiri jezička po kraju, što dodatno smanjuje napetost konektora po jezičku i povećava otpornost na dinamičko opterećenje od nasilno postavljenih predmeta ili od opreme za prijenos vibracija u blizini.

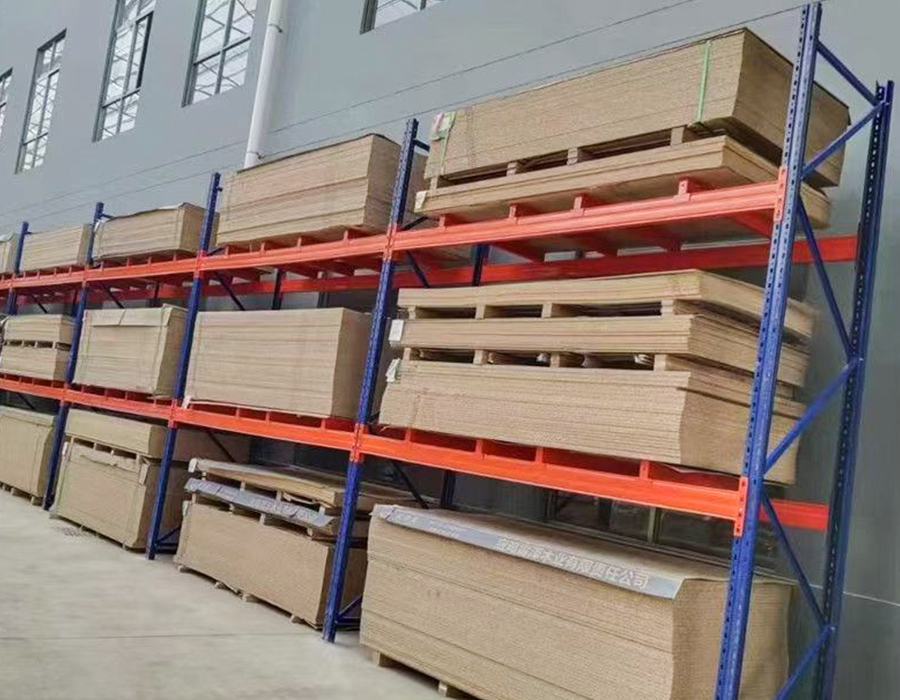

Obrasci perforacije uspravnog stupa: Strukturalne implikacije izvan podešavanja visine polica

Uzorak probušenih utora ili rupa u uspravnim stupovima polica bez vijaka prvenstveno je dizajniran da omogući podešavanje visine police u fiksnim koracima — obično 25 mm, 38 mm ili 50 mm, ovisno o sustavu. Ovu funkcionalnu svrhu većina korisnika razumije. Ono što je manje poznato jest da uzorak perforacije ima izravan i značajan učinak na neto površinu poprečnog presjeka stalka, a time i na njegovu sposobnost tlačnog opterećenja i lokalnu otpornost na izvijanje — parametre koji određuju maksimalno sigurno opterećenje stalka i praktičnu granicu visine sustava polica.

Svaki probušeni utor uklanja čelik iz uspravnog presjeka na tom mjestu. U jako perforiranom stupu — gdje su prorezi tijesno razmaknuti na koraku od 25 mm s minimalnim materijalom mreže između uzastopnih proreza — neto presjek u bilo kojoj grupi proreza može se smanjiti za 25–40% u usporedbi s bruto presjekom profila stupa. Ovo smanjenje izravno smanjuje moment tromosti i radijus rotacije stupa u tom poprečnom presjeku, čineći ga kritičnim mjestom za početak lokalnog izvijanja pod aksijalnom kompresijom. Proizvođači koji dizajniraju industrijske teške police bez vijaka za istinski visoka uspravna opterećenja uzmite u obzir ovo smanjenje neto presjeka u izračunima kapaciteta stupa; oni koji primjenjuju svojstva bruto presjeka u cijelosti proizvode tablice kapaciteta koje su nekonzervativne sa značajnom marginom za jako perforirane profile.

Praktična posljedica za kupce je da tablice kapaciteta stupaca različitih proizvođača nisu izravno usporedive osim ako za svaku nisu poznati uzorak perforacije i smanjenje neto presjeka. Stup debljine 2,0 mm s razmakom utora od 25 mm može imati manji efektivni uspravni kapacitet od stupa debljine 1,8 mm s razmakom od 50 mm i povoljnijim neto presjekom, unatoč debljem materijalu. Kada se ocjenjuju industrijske teške police bez vijaka za aplikacije koje se približavaju nazivnom uspravnom kapacitetu, zahtjev za koeficijentom neto presjeka — omjerom neto i bruto površine poprečnog presjeka na kontrolnoj grupi utora — pruža smislenu osnovu za usporedbu koju samo nominalna debljina stupa ne daje.

Kontrola deformacije panela polica: pristupi dizajnu i njihovi ustupci nosivosti

Savijanje panela polica pod opterećenjem je najvidljivije strukturno ponašanje u teškim policama bez vijaka i parametar koji korisnici najizravnije primjećuju — vidljivo spuštena polica signalizira preopterećenje ili neadekvatan dizajn panela čak i nestručnim promatračima. Međutim, upravljanje otklonom unutar prihvatljivih granica zahtijeva različite pristupe projektiranju ovisno o rasponu polica, veličini opterećenja i o tome je li glavna briga strukturalna primjerenost ili izgled upotrebljivosti, a svaki pristup uključuje specifične kompromise u težini materijala, cijeni i nosivosti.

Povećana debljina ploče

Najjednostavnija metoda smanjenja ugiba je povećanje debljine čelične ploče panela polica. Progib pod ravnomjerno raspodijeljenim opterećenjem varira obrnuto s kubom debljine ploče za savijanje ravne ploče — udvostručenje debljine s 1,0 mm na 2,0 mm smanjuje progib na jednu osminu, što je dramatično poboljšanje. Međutim, ravne ploče debljine iznad 2,0 mm postaju vrlo teške u odnosu na povećanje nosivosti, a težina same ploče počinje zauzimati značajan dio nazivnog kapaciteta police. Za raspone iznad 1500 mm pod teškim opterećenjima, samo ravna ploča rijetko je najučinkovitije rješenje.

Hladno oblikovana rebra i rebra

Uvođenje uzdužnih rebara ili nabora u poprečni presjek panela polica — formiranih tijekom valjanja ili kočenja — pretvara ravnu ploču u učinkovit strukturni presjek sa znatno većim momentom tromosti nego što bi to sugerirala sama debljina osnovnog materijala. Valovita ploča od 1,5 mm može nadmašiti ravnu ploču od 2,5 mm u progibu srednjeg raspona za isti raspon i opterećenje, uz približno 40% manju težinu ploče. Funkcionalno ograničenje je to što rebraste ili valovite površine nisu ravnomjerno ravne — objekti s malim osnovnim površinama mogu se oslanjati samo na vrhove rebara, stvarajući lokalizirana kontaktna naprezanja, a tekućine ili fine čestice skupljaju se u žljebovima.

Strukturalne panelne grede s umetnutim podom

Za industrijske konfiguracije regala bez vijaka za teške uvjete najvećeg kapaciteta, polica je dizajnirana kao kompozitni sklop: strukturne grede koje se protežu između stupova podupiru zasebnu umetnutu ploču koja se proteže samo između susjednih greda, a ne preko cijele širine police. Ovaj pristup omogućuje optimizaciju dubine grede - a time i otpora na savijanje - neovisno o debljini panela palube, postižući velike kapacitete opterećenja s kontroliranim otklonom bez gubitka težine monolitne ploče koja se proteže cijelom širinom. Kompromis je složenost montaže i potreba za dubljim profilom polica koji može smanjiti broj razina polica koje se mogu postići unutar fiksne visine police.

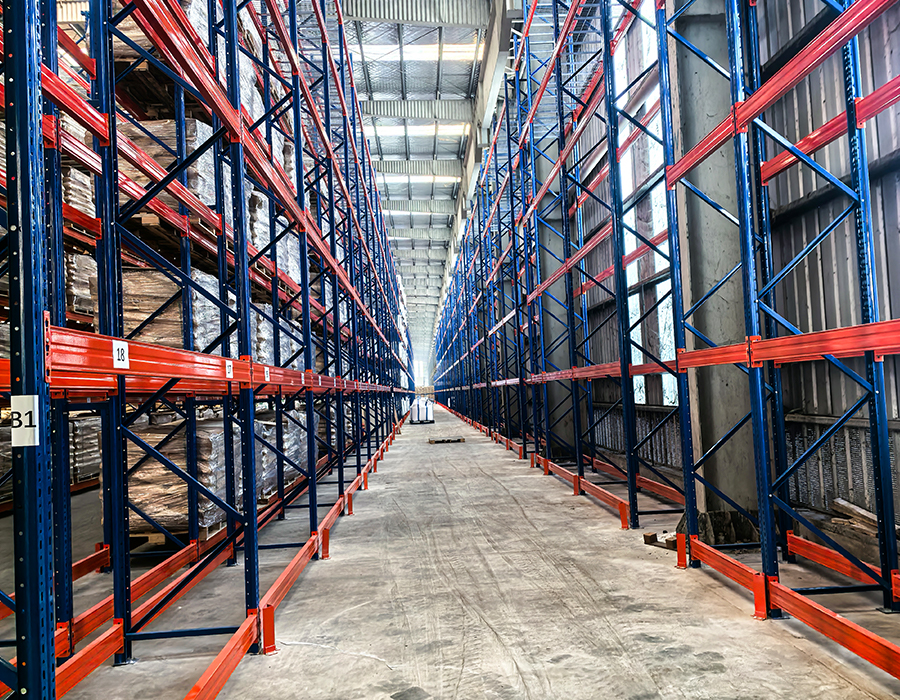

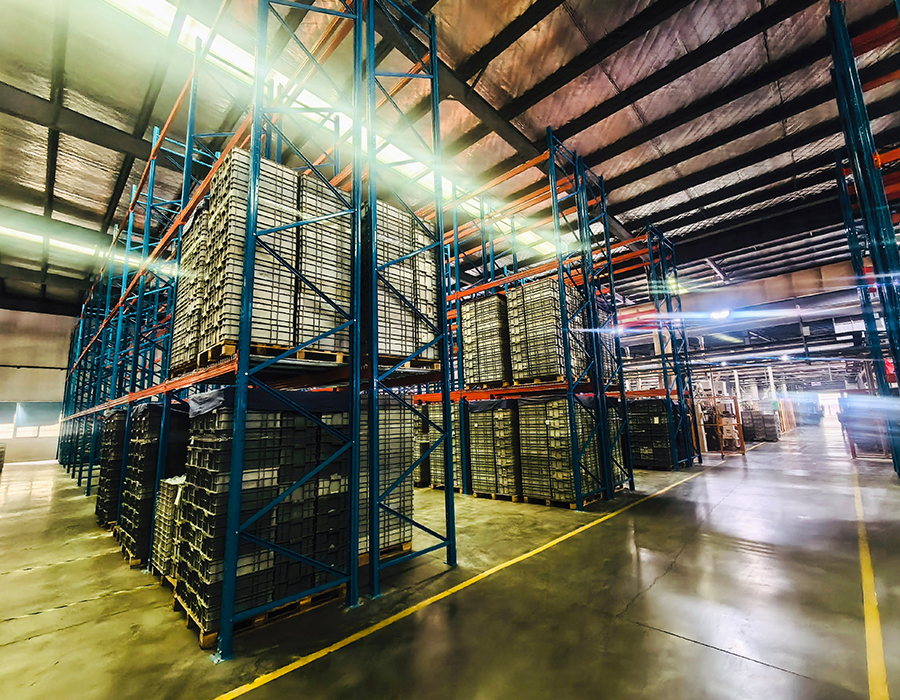

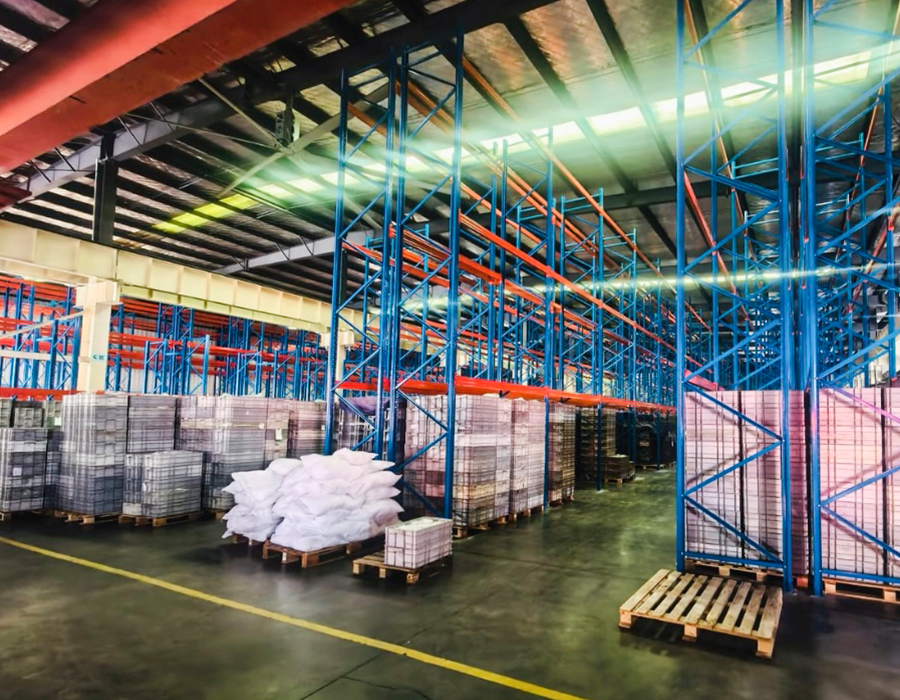

Dizajn spojnih stupova u visokim industrijskim regalima bez vijaka

Industrijske police bez vijaka za teške uvjete rada postavljene na visinama od 2,5 m do 4 m ili više — što je uobičajeno u skladištima dijelova s visokim regalima, skladištima automobilskih komponenti i arhivskim skladištima — često zahtijevaju spajanje stupova, gdje se dva ili više stupova duljine okomito spajaju kako bi se postigla potrebna visina. Spajanje je kritičan strukturni detalj koji se često tretira kao jednostavan mehanički spoj, ali zapravo upravlja ponašanjem izvijanja stupa pune visine na načine koji se ne odražavaju uvijek u tablicama opterećenja objavljenim za konfiguracije standardne visine.

Primarni strukturni zahtjev spoja stupa je da mora prenijeti aksijalno kompresijsko opterećenje preko spoja bez uvođenja lokalne slabe točke koja izaziva izvijanje na mjestu spoja prije nego što stup kao cjelina dosegne svoj nazivni kapacitet. Spajanje postignuto jednostavnim umetanjem kraćeg dijela stupa preko donjeg stupa i oslanjanjem na trenje ili jedan učvršćivač kroz zidove stupa koji se preklapaju pruža minimalan otpor savijanju na spoju — strukturno se ponaša kao spoj s iglom, a ne kao stup s kontinuiranim momentom, učinkovito prepolovljujući duljinu izvijanja pri kojoj bi se stup trebao analizirati. Ova razlika je važna jer je kritično opterećenje izvijanja stupa s završetkom iglom jedna četvrtina onoga za isti stup s fiksnim krajevima, što znači da neispravno detaljno spajanje može smanjiti efektivni kapacitet stupa za 50–75% ispod tablične vrijednosti za nespojeni stup.

Ispravno dizajnirani spojevi stupova za teške police bez vijaka koriste jedan od dva pristupa: unutarnji čelični rukavni umetak koji ispunjava oba dijela stupa na spoju, pružajući kontinuiranu bočnu potporu kroz zonu spoja i odupirući se tendenciji da se gornji stup ljulja u odnosu na donji pod ekscentričnim opterećenjem; ili vanjski spoj ploče i pričvrsnog elementa koji se vijcima provlači kroz obje strane stupa s dovoljnom geometrijom grupe vijaka da razvije potrebnu otpornost na moment. Pristup umetanja čahure strukturalno je superiorniji za sustave bez vijaka jer ne zahtijeva dodatne pričvršćivače i sam je poravnat tijekom sastavljanja, ali zahtijeva da čahura bude izrađena prema uskoj dimenzijskoj toleranciji — čahura koja labavo pristaje unutar dijela stupa pruža malo bočno ograničenje i ponaša se slično spoju koji se sastoji samo od trenja koji bi trebao poboljšati. U Huijianu, naše konfiguracije regala s visokim regalima bez vijaka dizajnirane su s dimenzijama spojeva rukavaca provjerenim u našem centru za istraživanje i razvoj u odnosu na izračune izvijanja stupova specifičnih za svaku kombinaciju visine i opterećenja, a ne primjenjuju se generički u cijelom asortimanu proizvoda.

Zahtjevi za seizmička ukrućenja za industrijske police bez vijaka u zonama rizika

Industrijski teški sustavi polica bez vijaka instalirani u regijama podložnim seizmičkim aktivnostima zahtijevaju posebne bočne mjere učvršćivanja koje nisu dio standardne konfiguracije proizvoda i koje se često izostavljaju čak iu priznatim seizmičkim zonama kada se police nabavljaju putem standardnog kataloškog naručivanja, a ne projektirane specifikacije. Posljedice ovog propusta mogu varirati od ispadanja proizvoda i polica na policama (bočno iskrivljenje) tijekom umjerenih seizmičkih događaja do progresivnog urušavanja u teškim slučajevima — s implikacijama na sigurnost osoblja i kontinuitet objekta koje se protežu znatno dalje od troškova zamjene samih polica.

Temeljni zahtjev za seizmičko projektiranje je da se sustav polica mora oduprijeti bočnim silama koje se primjenjuju na svakoj razini police proporcionalno težini proizvoda pohranjenog na toj razini, a da se stup police ne pomakne bočno do točke gdje se veze između grede i stupa isključuju. Spojevi bez vijaka — po svojoj prirodi koji se oslanjaju na gravitacijsko aktivirano zaključavanje jezička, a ne na mehaničko pričvršćivanje — posebno su osjetljivi na odvajanje pod komponentama ubrzanja prema gore seizmičkog opterećenja, što može trenutno rasteretiti gredu i omogućiti jezičku da se otključa ako geometrija spoja ne osigurava pozitivno zadržavanje pri uzdizanju. Dizajni polica bez vijaka s oznakom seizmičnosti rješavaju to putem pozitivnih stezaljki za zaključavanje, sekundarnih pričvrsnih elemenata na krajevima greda koji se provlače vijcima ili modificirane geometrije jezičaka koja zahtijeva aktivnu silu rastavljanja, a ne jednostavno podizanje prema gore za oslobađanje grede.

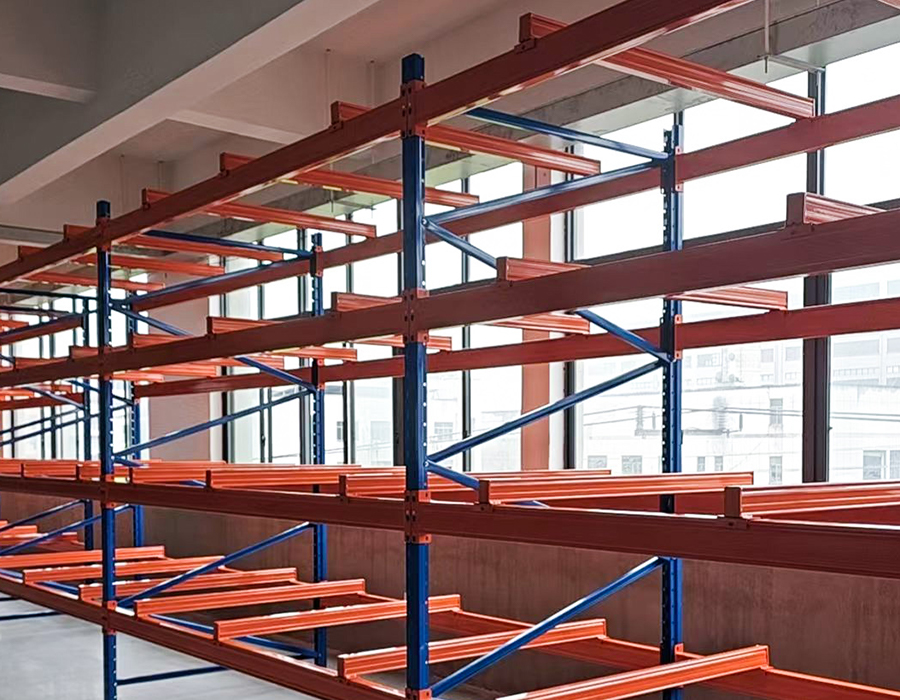

Bočno učvršćivanje sustava polica u cjelini — sprječavanje lomljenja uspravnog okvira pod djelovanjem horizontalne seizmičke sile — postiže se pomoću jedne od tri konfiguracije, svaka prikladna za različita ograničenja rasporeda:

• Poprečno učvršćivanje između uspravnih parova: Dijagonalna čelična ravna ili šipkasta potpora postavljena u ravnini uspravnog okvira unutar svakog odjeljka. Ovo je strukturno najučinkovitiji pristup za samostojeće regale, ali zahtijeva da dijagonala ukrućenja ne zauzima prostor potreban za pristup policama — što ograničava njegovu primjenu na zatvorene prostore gdje je pristup samo s otvorene prednje strane.
• Učvršćenje stražnje ploče: Perforirane čelične stražnje ploče postavljene iza razina polica, djelujući kao ploče za smicanje koje prenose bočno opterećenje s vrha polica na podno sidro. Stražnje ploče pružaju ukrućenje bez zauzimanja okomitog prostora na policama, ali dodaju vlastitu težinu policama i smanjuju prolaznu ventilaciju, što može biti razmatranje u okruženjima za skladištenje osjetljivim na temperaturu.
• Učvršćenje za zidno sidro: Spajanje gornjeg dijela regala sa susjednim konstrukcijskim zidom pomoću podesivih čeličnih nosača. Ovaj je pristup učinkovit tamo gdje je zidna konstrukcija prikladna za prihvaćanje opterećenja sidra, ali čini police neslobodnima i ograničava buduće premještanje jedinica.

Označavanje nosivosti: što proizvođači moraju, a što ne moraju otkriti

Označavanje nosivosti na industrijskim policama bez vijaka za teške uvjete rada manje je standardizirano nego što većina kupaca pretpostavlja. Za razliku od tlačnih posuda, opreme za dizanje ili električnih proizvoda — gdje regulatorni okviri nalažu posebne standarde ispitivanja, sigurnosne faktore i formate otkrivanja — deklaracije o nosivosti polica na mnogim tržištima uglavnom su sami certificirali proizvođači, s navedenim vrijednostima koje odražavaju uvjete ispitivanja koji mogu, ali ne moraju odgovarati načinu na koji će se police koristiti u kupčevoj aplikaciji. Razumijevanje onoga što navedeni broj kapaciteta zapravo predstavlja - a što ne predstavlja - ključno je za valjane usporedbe između proizvoda i izbjegavanje neusklađenosti kapaciteta u usluzi.

Najvažnija neodređena varijabla u većini izjava o kapacitetu polica je pretpostavka o raspodjeli opterećenja. Kapacitet police naveden kao "500 kg po polici" je besmislen bez saznanja pretpostavlja li to jednoliko raspoređeno opterećenje (UDL) preko cijele površine police, koncentrirano opterećenje u središtu police ili opterećenje u dvije točke na definiranim pozicijama. Ova tri uvjeta proizvode radikalno različite momente savijanja srednjeg raspona u panelu police za isto ukupno opterećenje. Ploča ocijenjena na 500 kg UDL može otkazati na 200-250 kg ako je opterećenje koncentrirano u središtu police - stanje koje se javlja kad god se jedan teški predmet ili paleta s malim otiskom postavi središnje na široku policu.

Druga neobjavljena varijabla je uspravno opterećenje u tablici kapaciteta. Ocjene kapaciteta polica obično pretpostavljaju da su police konfigurirane s određenim brojem razina polica unutar zadane visine odjeljka. Dodavanje razina polica postojećoj jedinici — uobičajena praksa kada korisnici žele povećati gustoću skladištenja — povećava kumulativno uspravno opterećenje iznad onoga što je objavljena tablica kapaciteta polica izračunata da može primiti. Tablica prikazuje kapacitet police, a ne kapacitet uspravnog položaja, a ova dva ograničenja određuju potpuno različiti strukturni elementi. Objekti koji redovito rekonfiguriraju svoje industrijske teške police bez vijaka trebali bi zahtijevati tablice uspravnog opterećenja — maksimalno kumulativno opterećenje polica koje se može primijeniti na stup pune visine — uz podatke o kapacitetu po polici i tretirati nižu od dvije granice kao mjerodavno ograničenje za svaku konfiguraciju polja.

Rizik od galvanske korozije u sklopovima polica od mješovitih metala

Industrijska skladišta i proizvodni pogoni često specificiraju teške police bez vijaka s pločama polica od nehrđajućeg čelika ili aluminijskim podovima u kombinaciji sa standardnim stupovima i gredama od ugljičnog čelika - motivirani higijenskim zahtjevima, potrebama kemijske kompatibilnosti ili željom za skladišnom površinom otpornom na koroziju bez troškova potpuno nehrđajućeg sustava. Ova konfiguracija miješanih metala predstavlja rizik od galvanske korozije o kojem se rijetko govori u razgovorima o nabavi, ali može proizvesti ubrzanu koroziju na kontaktnim točkama metala koja ugrožava i površinu police i uspravni stup unutar 12-24 mjeseca u vlažnim ili kemijski aktivnim okruženjima.

Galvanska korozija nastaje kada su dva različita metala u električnom kontaktu izložena elektrolitu — u kontekstu skladišta, ovaj elektrolit je obično kondenzacija vodene pare, otjecanje otopine za čišćenje ili prolijevanje procesne tekućine. Aktivniji metal u galvanskom paru postaje anoda i preferirano korodira. U uspravnom postolju od ugljičnog čelika koji podupire policu od nehrđajućeg čelika, ugljični čelik je manje plemeniti metal i korodira na kontaktnoj točki - ubrzano u odnosu na stopu kojom bi korodirao u izolaciji zbog potencijalne razlike između dva metala. Stopa korozije ovisi o omjeru površine: mala površina ugljičnog čelika u kontaktu s velikom površinom nehrđajućeg čelika korodira brže od istog ugljičnog čelika u kontaktu s malom površinom nehrđajućeg čelika, jer katodno područje pokreće veću gustoću struje u anodnoj kontaktnoj zoni.

Praktično ublažavanje za teške industrijske sklopove polica bez vijaka od miješanih metala uključuje prekidanje kontaktnog puta metal-metal na sučelju između različitih materijala. Učinkoviti pristupi uključuju:

• Neprovodljivi izolacijski jastučići ili ušice umetnuti između ruba ploče police i grede od ugljičnog čelika ili potpornog kuta — materijali od najlona, HDPE ili neoprena koji su ocijenjeni za radnu temperaturu i kompatibilni sa svim kemikalijama za čišćenje koje se koriste u tom području.
• Zaštitni premaz na kontaktnom sučelju: Nanošenjem kompatibilnog premaza bogatog cinkom ili epoksida na kontaktne površine ugljičnog čelika prije sklapanja stvara se fizička i elektrokemijska barijera koja prekida protok galvanske struje. Premaz mora pokrivati ​​cijelo područje potencijalnog kontakta, uključujući donju stranu površine za oslanjanje police.
• Podudaranje pune specifikacije: Tamo gdje je radna okolina dovoljno agresivna da je galvanska korozija primarna briga, najpouzdanije rješenje je specificirati stupove i grede od iste obitelji legura kao i paneli polica - bilo potpuno nehrđajući ili potpuno pocinčani ugljični čelik - eliminirajući razliku galvanskog potencijala umjesto da upravljate njezinim učincima.

Planiranje rekonfiguracije: Kako maksimalno povećati dugoročnu vrijednost sustava bez vijaka

Mogućnost rekonfiguracije teških polica bez vijaka - mogućnost dodavanja, uklanjanja ili premještanja razina polica, dodavanja proširenja polja ili kombiniranja jedinica u nove konfiguracije bez specijaliziranih alata - jedna je od njegovih najčešće citiranih komercijalnih prednosti u odnosu na zavarene ili trajno fiksirane sustave za pohranu. Međutim, ova se prednost u praksi ostvaruje samo kada je početni sustav specificiran s rekonfiguracijom na umu i kada se naknadne izmjene provode unutar strukturnih ograničenja instaliranih komponenti. Neuspjeh u planiranju rekonfiguracije od samog početka ili prekoračenje strukturnih ograničenja tijekom modifikacije pretvara stvarnu operativnu imovinu u obvezu.

Najvažnija odluka o planiranju rekonfiguracije je odabir uspravne visine. Kupnja najkraćih stupova koji zadovoljavaju trenutačne zahtjeve za visinom skladišta eliminira mogućnost dodavanja razina polica ili povećanja visine odjeljka u budućnosti bez zamjene stupova — najzahtjevniji i najremećeniji element modifikacije sustava polica. Određivanje stupova na najvećoj visini koju čista visina zgrade i strukturna ocjena dopuštaju, čak i ako početna konfiguracija koristi samo donji dio stupova, čuva buduću fleksibilnost uz minimalne dodatne troškove. Inkrementalni trošak višeg stalka obično iznosi 15–25% troška stalka, što je mali dio troška zamjene stalka tijekom buduće rekonfiguracije.

Standardizacija širine i dubine u cijeloj floti polica omogućuje zamjenjivost komponenti između flota — grede, ploče polica i ukrućenje iz jedne jedinice mogu se premjestiti na drugu bez problema s kompatibilnošću. Ta se zamjenjivost gubi ako se različiti standardi širine otvora miješaju u cijeloj floti, čak i unutar asortimana proizvoda istog proizvođača. Objekti s velikim flotama polica imaju koristi od uspostavljanja jedinstvene standardne širine i dubine odjeljka za svaku klasu polica — teška, srednja i tako dalje — i provedbe ovog standarda u svim budućim kupnjama, čak i kada se čini da nestandardna dimenzija rješava specifično kratkoročno prostorno ograničenje.

Naši industrijski sustavi regala bez vijaka za teške uvjete rada dizajnirani su s međusobnom zamjenom komponenti kao temeljnim načelom proizvoda u cijelom našem asortimanu — uzorci uspravnih utora, dimenzije konektora greda i geometrije nosača panela standardizirani su po visinama i klasama nosivosti gdje god to strukturni zahtjevi dopuštaju, što znači da objekt koji s vremenom proširuje ili rekonfigurira svoje skladište može miješati komponente iz različitih kupovnih serija bez problema s kompatibilnošću. S godišnjim proizvodnim kapacitetom od 180.000 kompleta i dosljednim proizvodnim standardima koji se održavaju u naših šest proizvodnih linija, komponente za zamjenu i proširenje ostaju dostupne i dimenzionalno dosljedne tijekom radnog vijeka instaliranog sustava.
