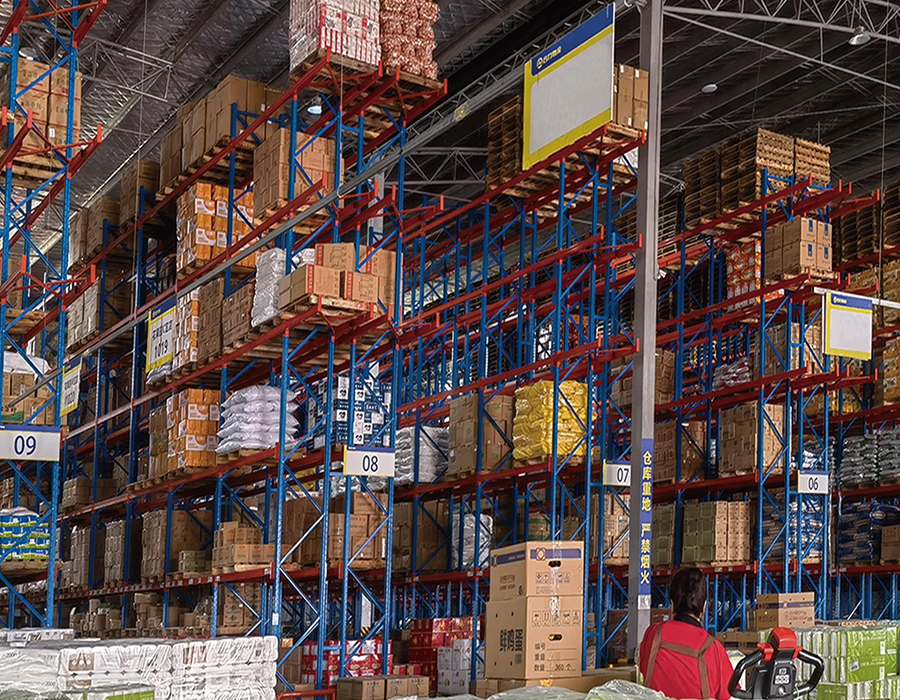

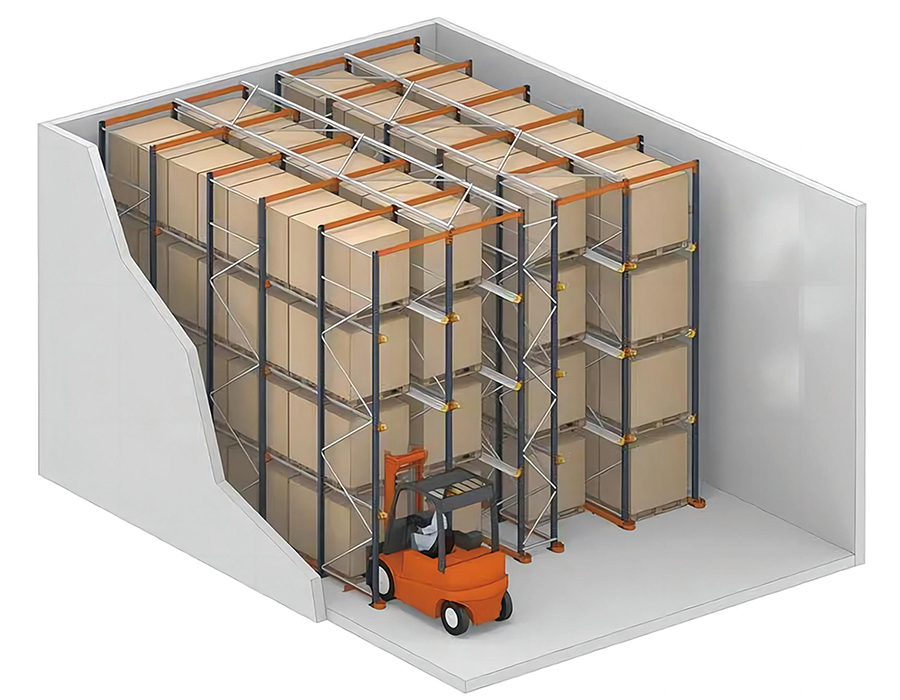

Paletni regali za teške uvjete rada

Kako promjer uspravnog okvira i oblik profila određuju stvarno opterećenje

Oznaka nosivosti ispisana na specifikacijskom listu za teške industrijske regale za palete nije fiksno svojstvo materijala — to je izračunata vrijednost izvedena iz interakcije između razreda čelika, debljine presjeka (promjera), geometrije profila i visine stupa bez učvršćenja. Dva stalka s identičnim stupnjem čelika i navedenim kapacitetom mogu se vrlo različito ponašati pod opterećenjem ako se njihovi uspravni profili razlikuju. Ova razlika je iznimno važna kada se ocjenjuju ponude dobavljača koje navode samo broj kapaciteta bez navođenja presjeka.

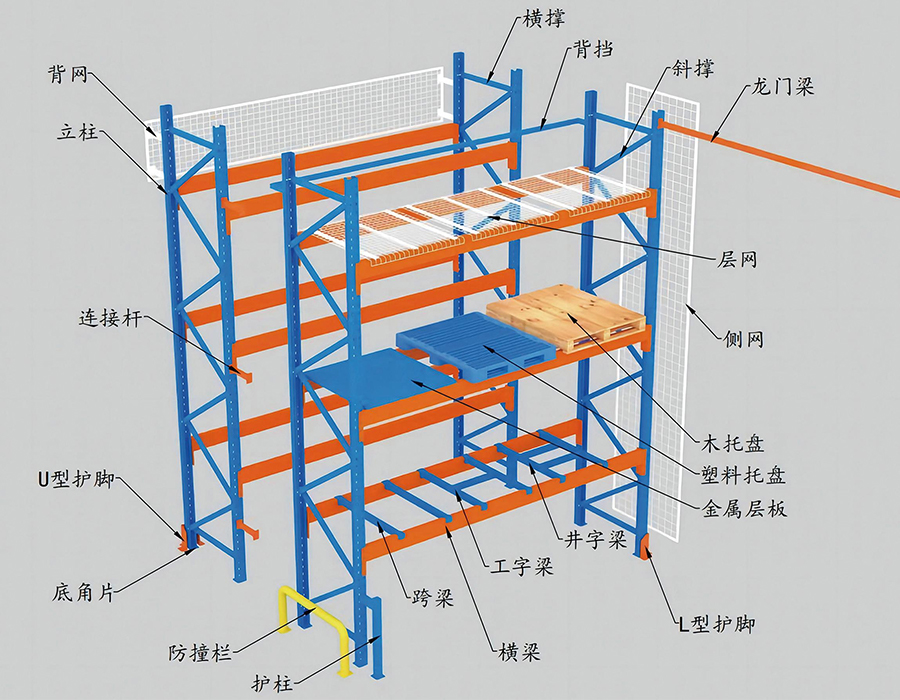

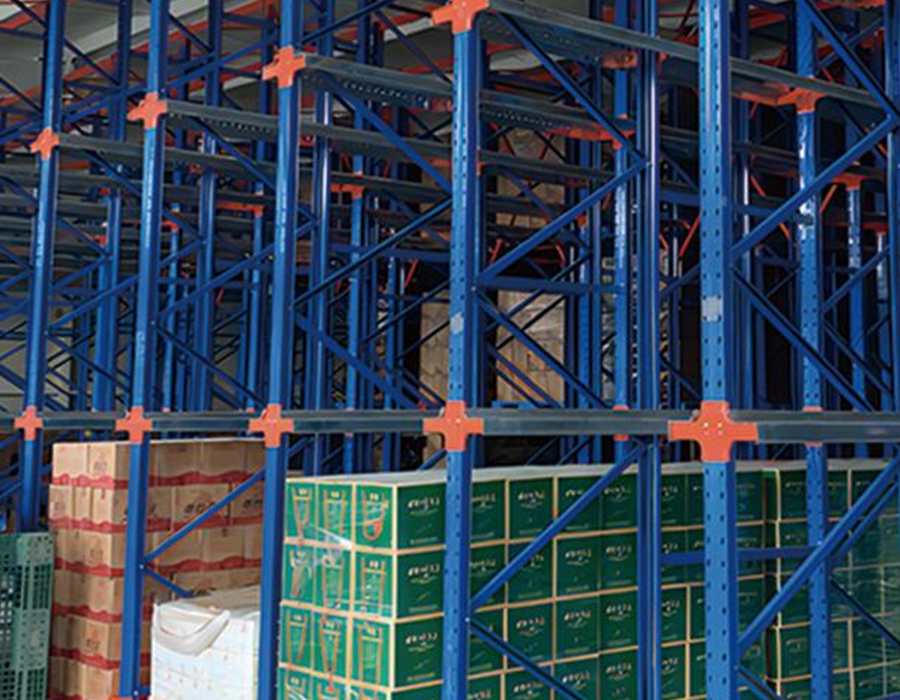

Stup uspravni profili u sustav paletnih regala za teške uvjete rada Tipično su oblikovani u valjcima u otvorene ili poluzatvorene dijelove — najčešći su profili C-kanala, I-presjeka i profili s kapljastim ili kutijastim stupovima koji se koriste u primjenama s visokim stupovima. Otvoreni C-kanali su ekonomični i jednostavni za proizvodnju, ali imaju manji radijus vrtnje oko slabe osi, što ih čini osjetljivijima na bočno izvijanje pod aksijalnom kompresijom kako se visina povećava. Zatvoreni ili poluzatvoreni kutijasti stupovi raspoređuju materijal dalje od neutralne osi u oba smjera, značajno poboljšavajući otpornost na izvijanje — zbog čega gotovo svi regali iznad 10 metara koriste kutijaste ili zatvorene profile debelih stijenki.

Smanjenje gabarita je uobičajena metoda smanjenja troškova koju je teško otkriti bez mjerenja. Nominalni uspravni stup od 2,0 mm proizveden pri stvarnoj debljini od 1,7 mm gubi otprilike 15% svoje površine poprečnog presjeka i nesrazmjerno veći udio svog momenta tromosti. Praktična posljedica je stalak koji zadovoljava navedeni kapacitet opterećenja pod idealnim uvjetima laboratorijskog testiranja, ali ima smanjene sigurnosne margine pod stvarnim ekscentričnim opterećenjem, udarom ili dinamičkim silama od rada viličara. Kupci bi trebali navesti minimalne tolerancije širine u ugovorima o nabavi i zatražiti potvrde o materijalu uz izvješća o inspekciji dimenzija.

Inženjerska logika iza ograničenja otklona grede u primjenama u teškim uvjetima

Otklon grede u opterećenim paletnim regalima nije samo estetski problem — to je strukturni signal s izravnim implikacijama na preraspodjelu opterećenja i integritet konektora. Industrijski standardi, uključujući FEM 10.2.02 kodeks za regale i kineski GB/T 25820, specificiraju da horizontalni otklon grede pod punim nazivnim opterećenjem ne smije premašiti raspon/200 kao ograničenje upotrebljivosti. Za standardni raspon grede od 2700 mm, to je jednako maksimalnom otklonu srednjeg raspona od 13,5 mm. Prekoračenje ove granice ne jamči trenutačni kvar, ali ukazuje na to da zraka radi na rubu svoje projektirane ovojnice.

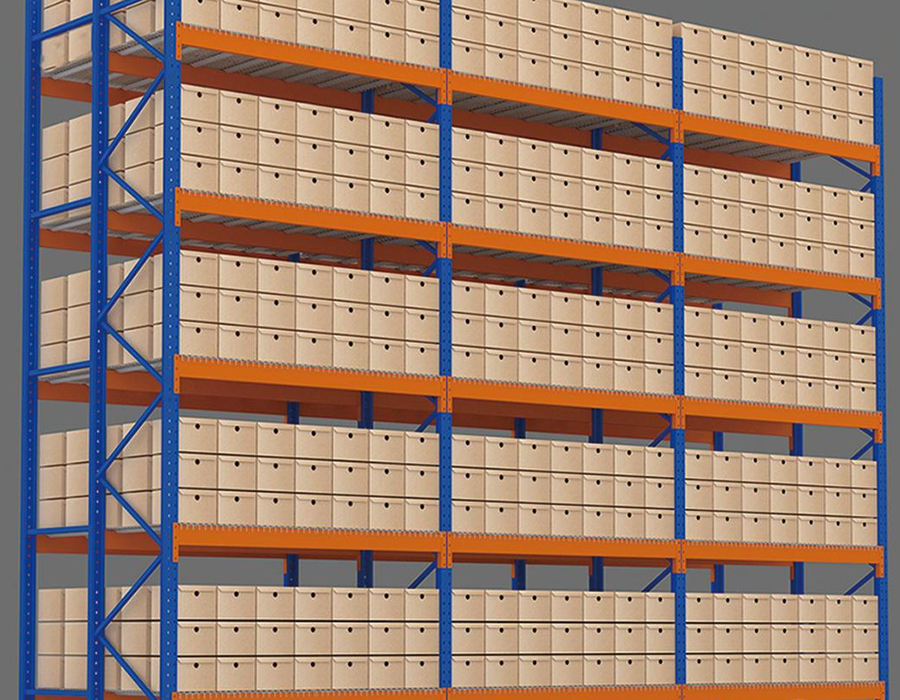

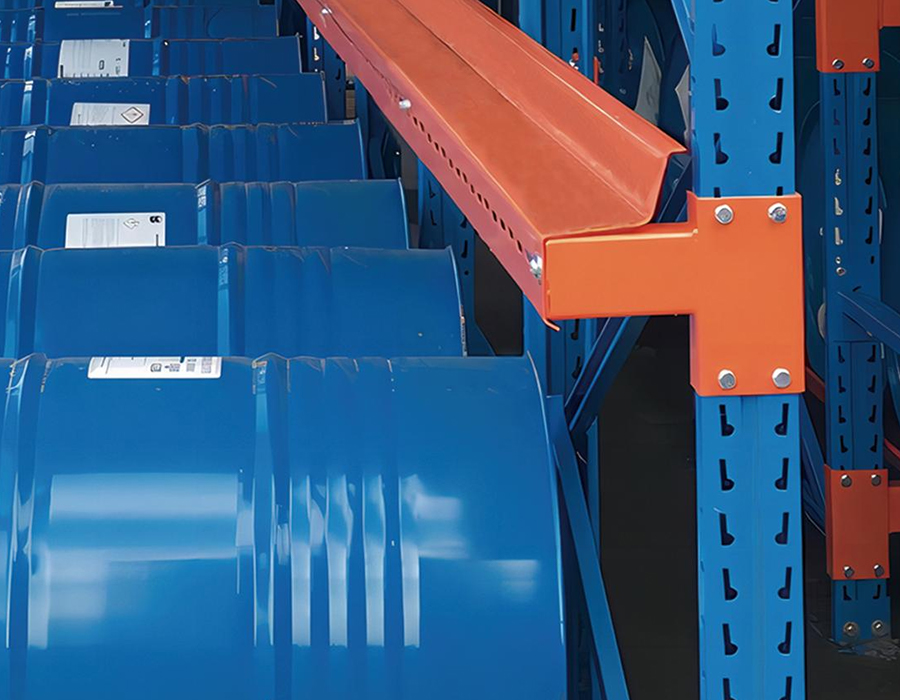

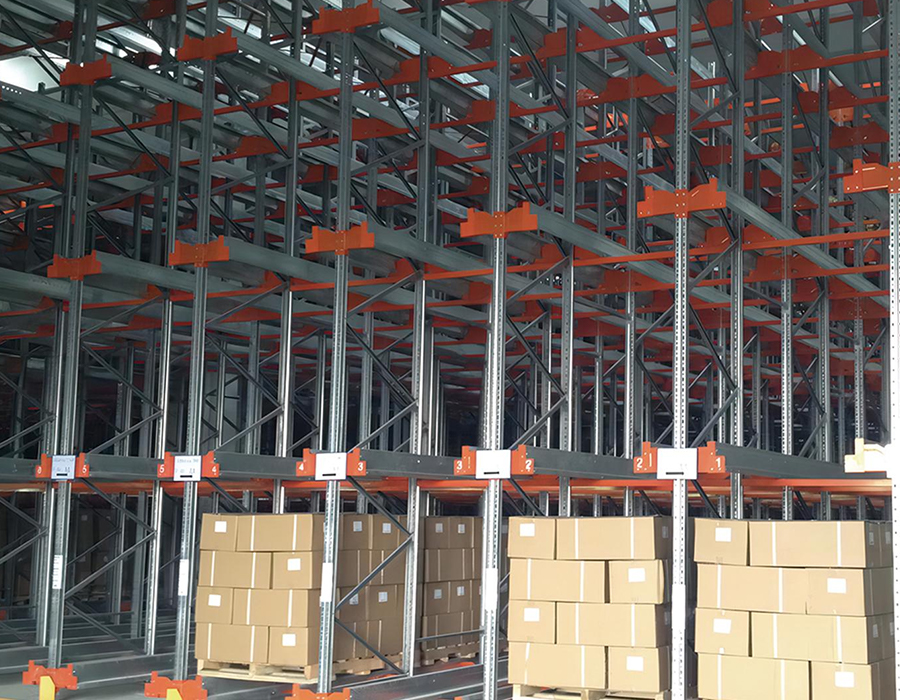

Što se strukturno događa kada se grede pretjerano otklone često se pogrešno shvaća. Primarni rizik nije lom grede - to je progresivno labavljenje konektora greda-uspravni pod ponovljenim ciklusima punjenja i pražnjenja. Većina sustava paletnih regala za teške uvjete rada koristi konektor za sigurnosno zaključavanje na kuku gdje jezičak grede zahvaća probušeni utor u uspravnom stupu. Kada se grede više puta otklone i oporave pod dinamičkim postavljanjem palete, konektor doživljava mikro pomicanje na mjestu spoja. Tijekom vremena, ovaj rad očvrsne čelik na vrhu kuke, na kraju uzrokujući pucanje jezičaka ili deformaciju utora što smanjuje otpor izvlačenja konektora daleko ispod njegove nazivne vrijednosti.

Korektivni pristup nije uvijek povećanje dubine snopa. Ponekad je učinkovitije rješenje smanjiti širinu otvora - pomak s 2700 mm na 2400 mm raspona dramatično smanjuje maksimalni moment savijanja i otklon bez proporcionalnog povećanja težine čelika. Naš industrijski paletni regali za teške uvjete rada dizajnirani su s omjerima raspona i dubine provjerenim u odnosu na stvarne izračune otklona, a ne samo u tablicama statičkog opterećenja, čime se osigurava da se dugoročni integritet konektora održi tijekom cijelog vijeka trajanja sustava.

Prevjes palete i njegov utjecaj na raspodjelu opterećenja grede

Standardni proračuni opterećenja paletnih regala pretpostavljaju da su tereti paleta centrirani na gredama s paletom koja je potpuno poduprta između dvije grede. U praksi, palete često nadvisuju čelo grede, asimetrično stoje između tračnica ili su postavljene tako da njihove uzice idu paralelno s gredom, a ne okomito. Svako od ovih odstupanja uvodi ekscentričnosti opterećenja koje standardne tablice kapaciteta ne uzimaju u obzir, ali se ipak rutinski pojavljuju u skladištima visoke propusnosti.

Kada paleta nadvisi lice prednje grede za 100–150 mm — što je uobičajeno kod GMA paleta na užim širinama polja — efektivna točka opterećenja pomiče se prema naprijed od ravnine uspravnog okvira. Ovo uvodi moment prevrtanja na prednjoj gredi koji konektor mora izdržati uz svoje okomito posmično opterećenje. Kombinirana potražnja može premašiti nazivni otpor izvlačenja konektora pri opterećenjima znatno ispod navedenog kapaciteta palete grede. Isti se učinak događa kada su palete postavljene s uzicama paralelnim s gredama, stvarajući dva koncentrirana linijska opterećenja umjesto raspodijeljenog površinskog kontakta preko cijele baze palete.

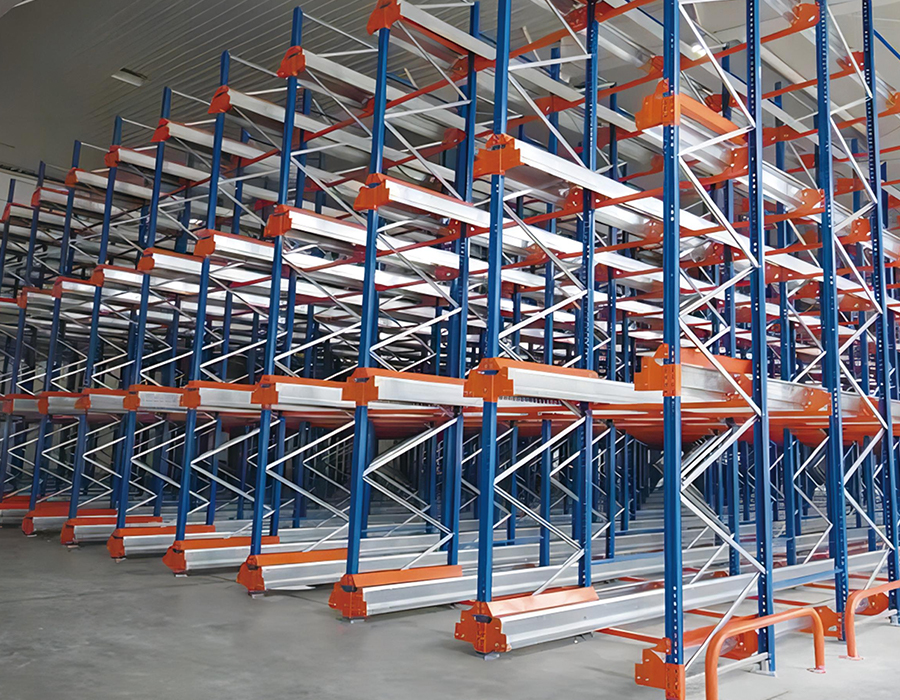

Praktično ublažavanje koje se koristi u teškim sustavima paletnih regala koji rukuju nepravilnim paletama je ugradnja potpornih šipki za palete — poprečnih nosača postavljenih okomito na grede na sredini polja. Ove šipke pružaju treću kontaktnu točku za palete, pretvarajući točkasti utovar u raspodijeljeni utovar i smanjujući otklon grede do 40% za istu težinu palete. Oni također sprječavaju padanje paleta između greda u slučaju kvara konektora grede, dodajući značajnu sekundarnu sigurnosnu funkciju.

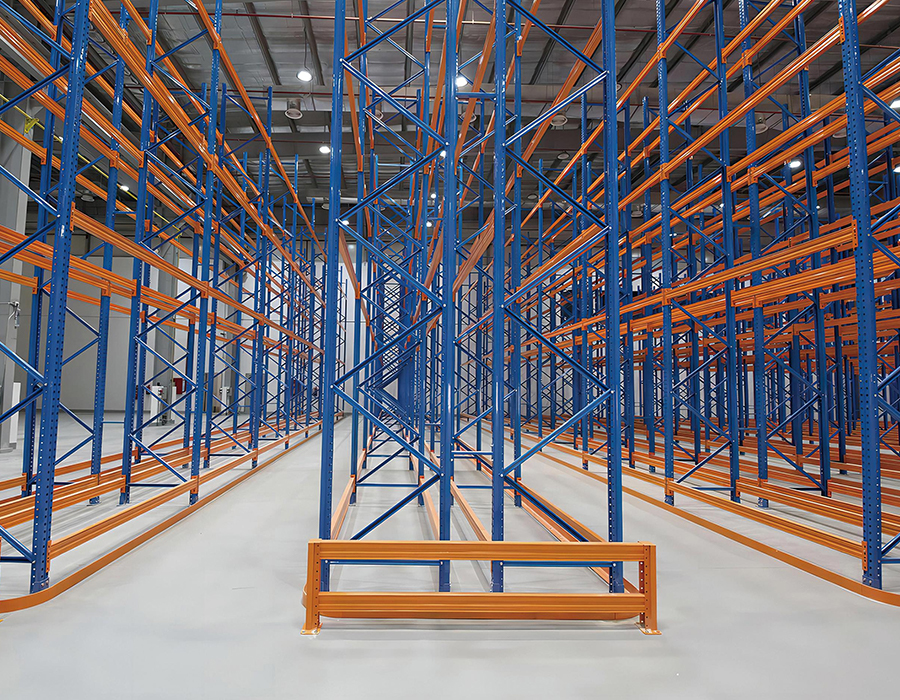

Usporedba širine okomitih okvira: kada su dublji okviri vrijedni cijene

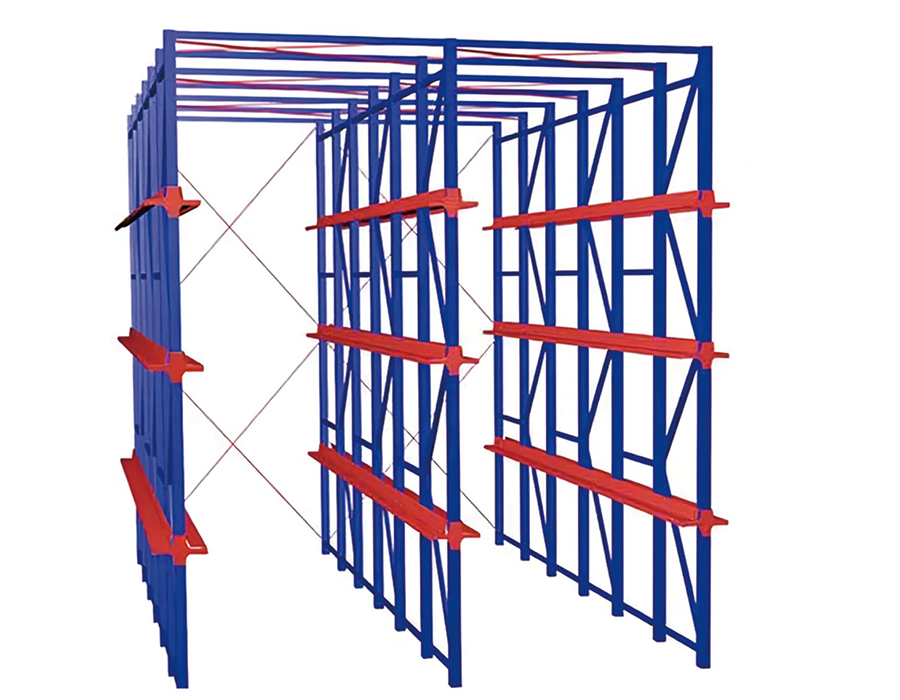

Dubina uspravnog okvira — dimenzija mjerena naprijed-natrag između dva uspravna stupa koja tvore okvir — često se specificira kao minimum potreban za podnošenje deklariranog opterećenja, koje za standardne selektivne regale s jednom dubinom obično iznosi 800 mm ili 1000 mm. Međutim, dubina okvira ima izravan i značajan učinak na stabilnost sustava regala protiv sila prevrtanja, a odabir minimalne dubine u svim primjenama predstavlja lažnu ekonomiju u teškim okruženjima.

U visokoregalnim sustavima paletnih regala za teške uvjete rada iznad 10 metara, omjer vitkosti stupova — njegova visina podijeljena s minimalnim radijusom vrtnje — postaje vladajući projektni parametar, a ne samo aksijalno opterećenje. Dublji okviri inherentno podupiru uspravni stup na dužoj horizontalnoj udaljenosti od središnje linije stupa, što povećava efektivni radijus zakretanja sklopa okvira i povećava kritično opterećenje izvijanja. Zbog toga se dodatni trošak materijala za okvir od 1000 mm ili 1200 mm obično opravdava smanjenjem potrebne težine uspravnog dijela koji djelomično nadoknađuje dodatni trošak širih dijagonalnih upornih elemenata.

Specifikacija sidrenog vijka: Zašto je čvrstoća na izvlačenje važnija od čvrstoće na smicanje

Većina skladišnog osoblja, pa čak i mnogi timovi za nabavu pretpostavljaju da se sidreni vijci regala primarno odupiru horizontalnim silama smicanja — bočnom guranju od udara viličara ili seizmičke aktivnosti. U stvarnosti, mjerodavni slučaj opterećenja za sidra baze regala u većini konfiguracija paletnih regala za teške uvjete rada je vertikalna napetost izvlačenja, a ne horizontalni smik. Razumijevanje ovoga preokreće logiku načina na koji sidra treba specificirati i pregledavati.

Mehanizam je jednostavan: kada je okvir regala izložen momentu prevrtanja - bilo od ekscentričnog opterećenja palete, udara viličara na visini ili seizmičkog bočnog ubrzanja - osnovna ploča na zategnutoj strani okvira se podiže umjesto da klizi. Sidreni vijak na toj strani mora izdržati punu silu podizanja u napetosti. Za 10 m visok stalak za teške uvjete opterećenja opterećen do 4000 kg po razini na pet razina, izračunata sila podizanja na zateznom sidru pod projektiranim udarom može premašiti 15-20 kN. Standardna dilatacijska sidra M12 u standardnom betonu postižu kapacitet izvlačenja od samo 8–12 kN ovisno o dubini ugradnje i stupnju betona — daleko ispod zahtjeva.

Ispravan pristup specifikaciji uključuje tri provjerena parametra: tlačna čvrstoća betona na mjestu ugradnje (minimalno C25 za većinu primjena u teškim uvjetima), dubina ugradnje sidra (ne samo duljina vijka — efektivna ugradnja nakon što se uzme u obzir debljina temeljne ploče i bilo koja izravnavajuća smjesa za fugiranje) i udaljenost ruba od najbližeg betonskog spoja ili ruba. Rezultati ispitivanja izvlačenja iz ispitnih sidara instaliranih na licu mjesta najpouzdanija su metoda provjere i trebaju se zahtijevati na svakom projektu gdje se izračunata potražnja za podizanjem približava više od 60% kataloškog kapaciteta izvlačenja sidra.

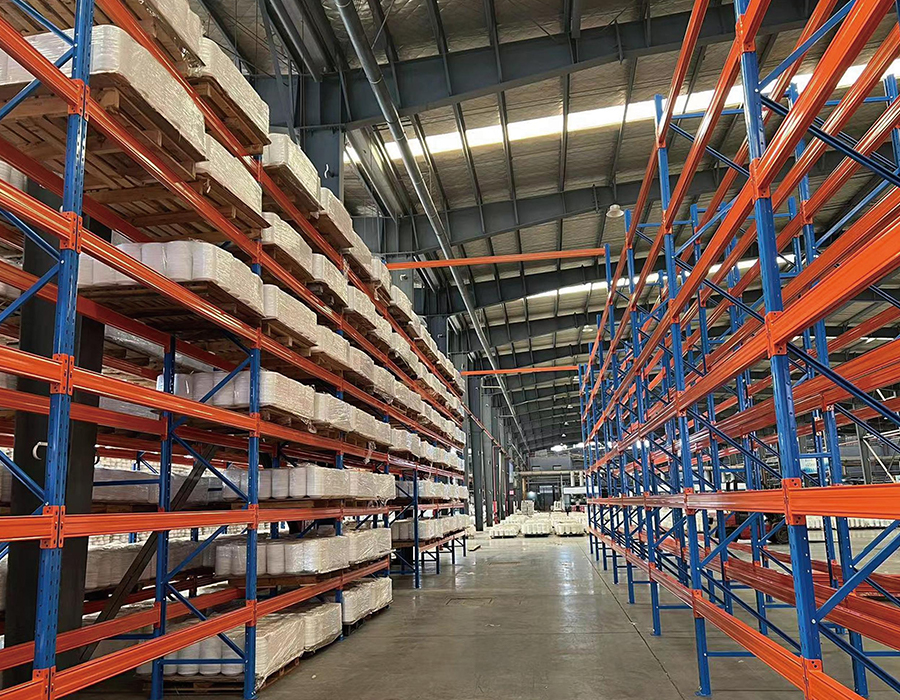

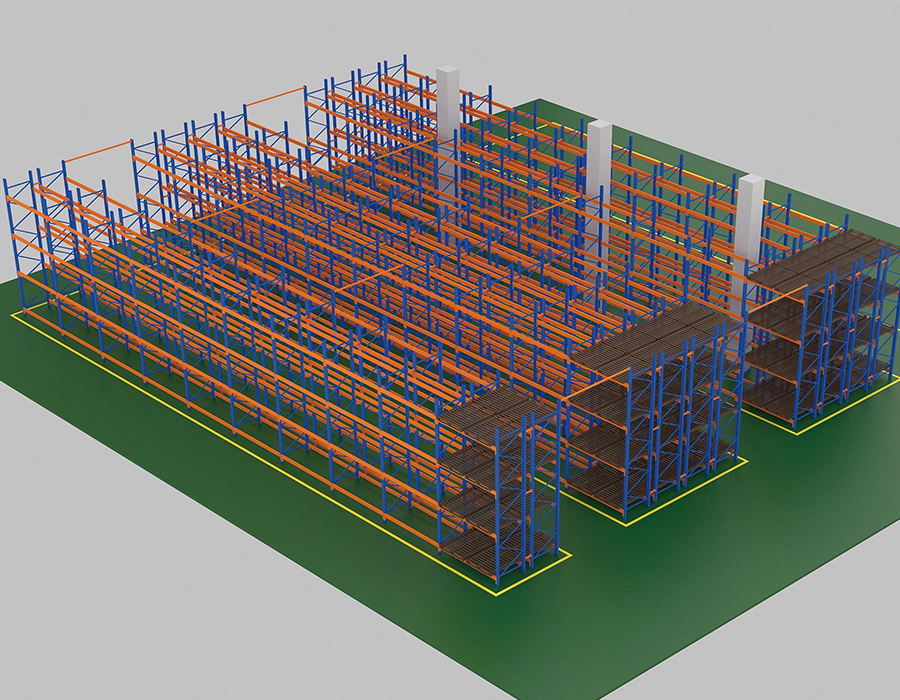

Kako specifikacija širine prolaza utječe na stabilnost regala i odabir viličara

Širina prolaza u a industrijski paletni regali za teške uvjete rada raspored nije samo odluka o upravljanju prometom - to je ograničenje inženjeringa sustava koje istovremeno određuje vrstu viličara, maksimalnu visinu regala, brzinu protoka i ukupnu gustoću skladištenja. Te su varijable usko povezane, a optimizacija jedne bez modeliranja ostalih proizvodi suboptimalne rezultate čije je ispravljanje nakon instalacije skupo.

Svaka od tri glavne kategorije prolaza stvara poseban skup kaskadnih ograničenja:

• Široki prolaz (3500 mm): Prilagođava viličare s protutežom sa standardnim radijusima okretanja. Maksimalna praktična visina regala ograničena je na otprilike 7–8 m visinom stupova viličara i vidljivošću na visini. Gustoća skladištenja je najniža od tri konfiguracije, ali je fleksibilnost protoka najveća — svaki viličar u floti može raditi u bilo kojem prolazu i nije potrebna specijalizirana obuka ili vozilo.

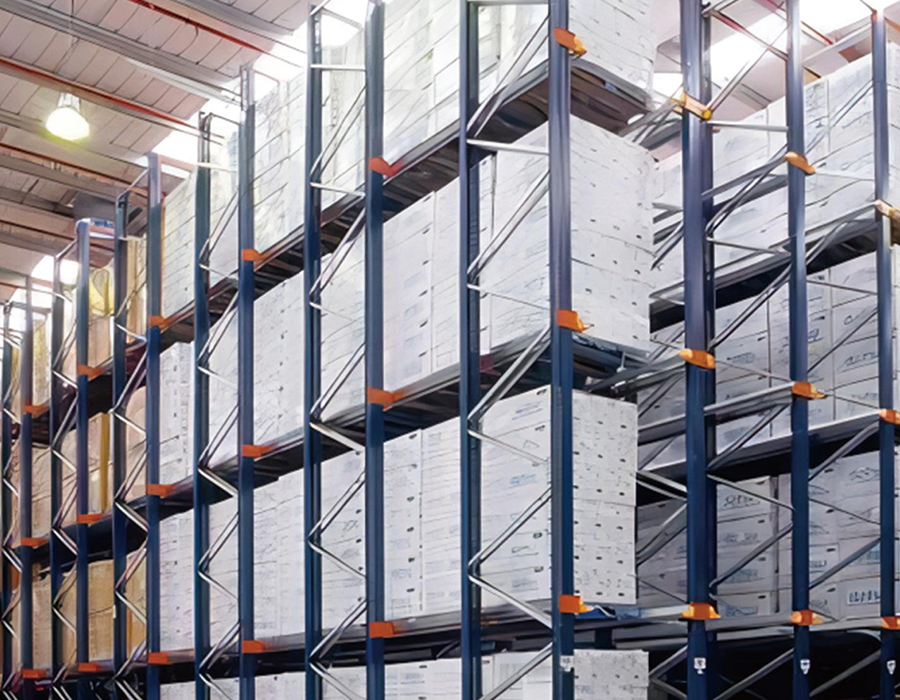

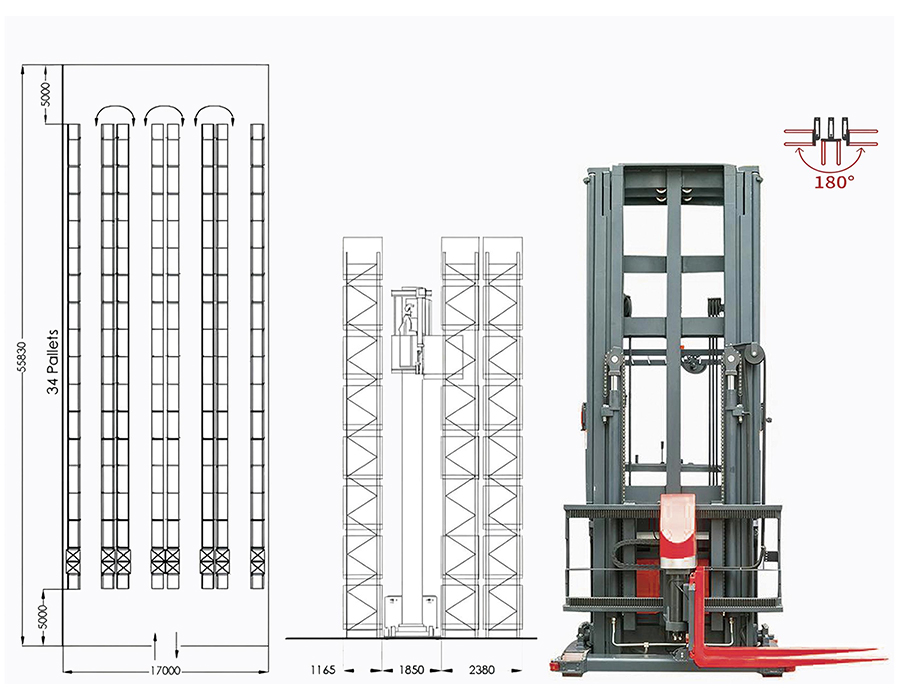

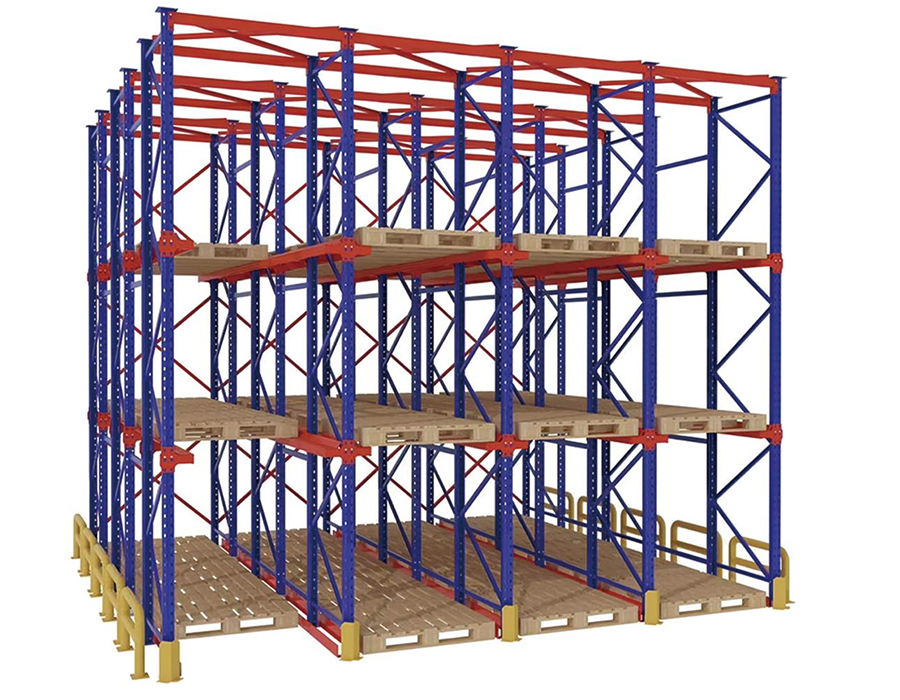

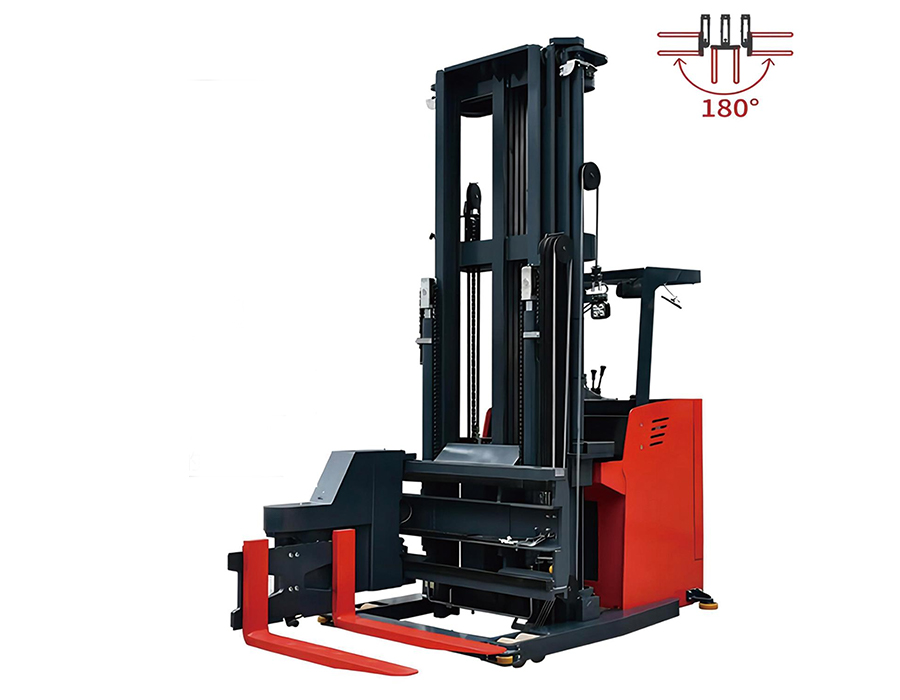

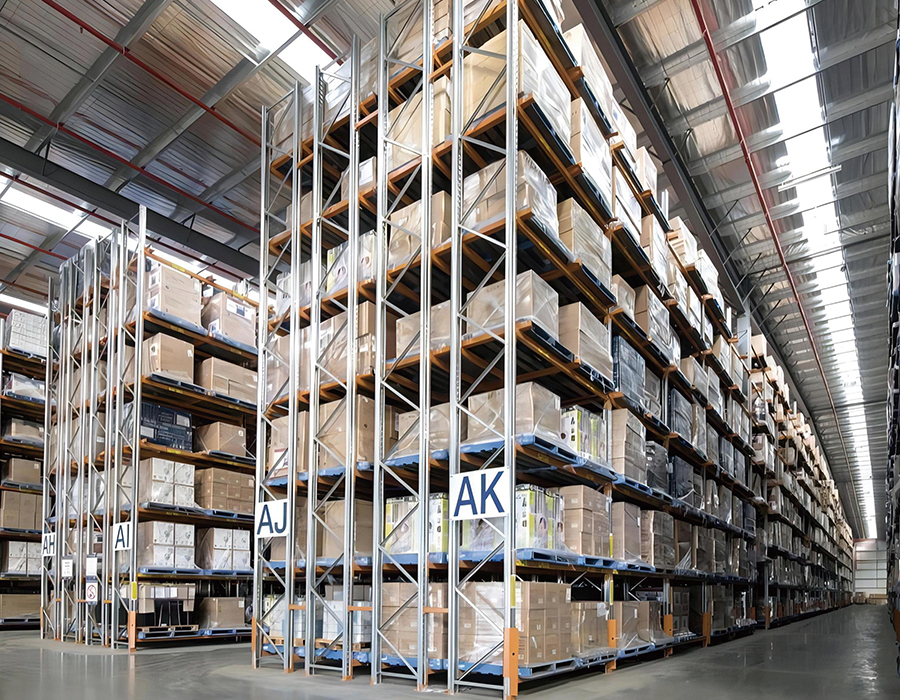

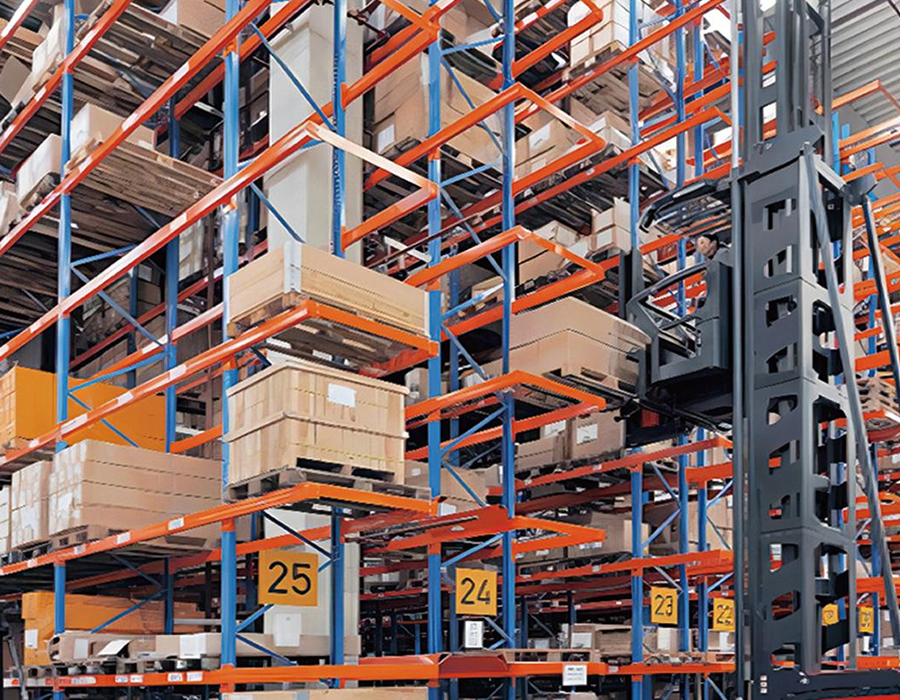

• Uzak prolaz (1800–2200 mm): Zahtijeva žicom ili tračnicom vođene kamione s vrlo uskim prolazom (VNA) koji rade s rukovateljem podignutim uz teret. Ovi kamioni mogu doseći visinu od 14 m i postići gustoću skladištenja 40–50% veću od rasporeda sa širokim prolazom. Međutim, VNA kamioni su jednonamjenski — ne mogu se koristiti za operacije prijema ili otpreme izvan prolaza regala, zahtijevajući zasebnu flotu protuutega ili viličara s pomičnim stupom za područja postavljanja.

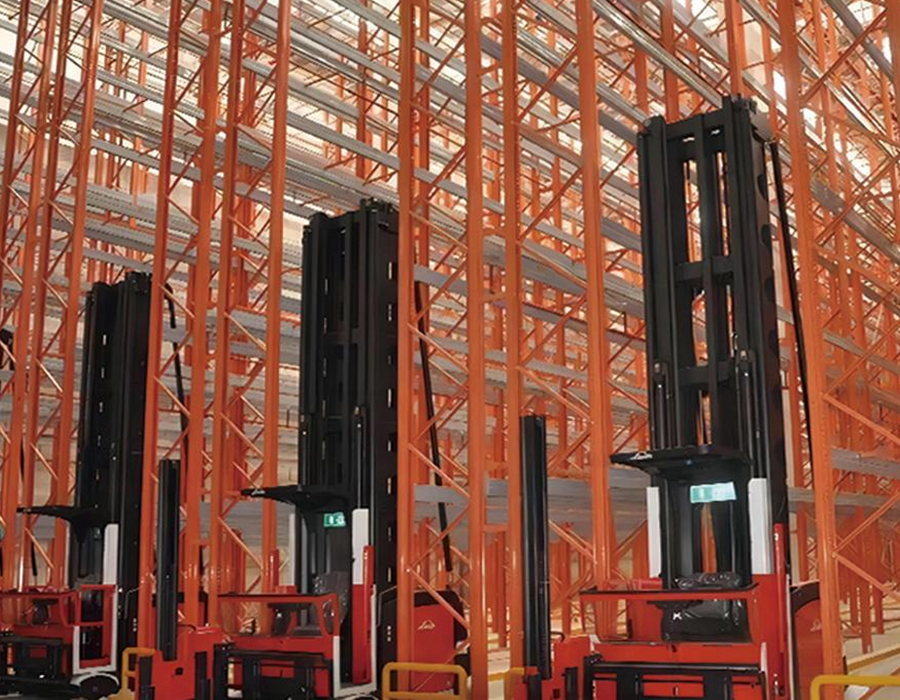

• Prolaz u viličaru s dohvatom (2700–3200 mm): Najčešća konfiguracija u modernim sustavima paletnih regala za teške uvjete rada, balansirajuća gustoća i fleksibilnost. Viličari s pomičnim stupom izvlače svoje vilice bez pomicanja karoserije vozila, omogućujući rad u užim prolazima od strojeva s protutežom dok dosežu visinu od 10–11 m. Kritično ograničenje je minimalna širina prolaza za postavljanje paleta pod kutom od 90 stupnjeva — to je specifično za svaki model kamiona i orijentaciju palete i mora se provjeriti u skladu s točnom specifikacijom kamiona, a ne generičkom tablicom.

U Huijianu, naš proces projektiranja izgleda počinje specifikacijom viličara, a ne završava s njom. Prvo projektiranje sustava regala, a zatim odabir viličara koji će odgovarati uobičajena je pogreška u slijedu koja nameće kompromise u širini prolaza i visini regala što smanjuje ukupnu učinkovitost skladišta.

Kvaliteta površinskog premaza u teškim okruženjima: iznad broja mikrona

Debljina premaza u prahu je specifikacija koja se najčešće navodi kada se uspoređuje kvaliteta završne površine između dobavljača industrijskih regala za teške uvjete rada. Standardna specifikacija od 60-80 mikrona debljine suhog filma široko se spominje, a većina renomiranih proizvođača zadovoljava taj prag. Međutim, sama debljina premaza je nepotpun prediktor otpornosti na koroziju i dugotrajnosti prianjanja premaza u stvarnim industrijskim okruženjima — postupak prethodne obrade prije nanošenja praha je kritičnija varijabla.

Standardni redoslijed predtretmana za industrijski regalni čelik uključuje odmašćivanje, dekapiranje površine ili sačmarenje kako bi se uklonili kamenac i hrđa, fosfatiranje kako bi se stvorio pretvorbeni premaz koji se kemijski veže za čeličnu površinu i konačno pasivizirajuće ispiranje prije nanošenja praha. Fosfatni sloj je adhezijski temelj — bez njega će se praškasti premazi naneseni na goli ili neadekvatno pripremljeni čelik raslojiti na reznim rubovima i udarnim zonama unutar 12-24 mjeseca u vlažnim ili kemijski aktivnim okruženjima, bez obzira na debljinu premaza. Ispitivanje slanog spreja prema ISO 9227 na najmanje 500 sati značajno je mjerilo kvalitete; dobavljači bi trebali moći osigurati potvrde o ispitivanju, a ne samo specifikacije.

Za primjene u hladnjačama gdje regali rade na temperaturama ispod -20°C, standardni poliesterski premazi u prahu postaju krti i gube otpornost na udarce. Epoksidno-poliesterski hibridni premazi ili vruće pocinčavanje prikladne su specifikacije u ovim okruženjima. Odabir između njih uključuje kompromis između cijene i pristupačnosti: vruće pocinčavanje pruža vrhunsku dugotrajnu otpornost na koroziju i preživljava mehanička oštećenja bez raslojavanja, ali oštećeni pocinčani dijelovi ne mogu se popraviti bojom na terenu, dok se komponente s hibridnim premazom mogu popraviti. S naših šest proizvodnih linija i vlastitim procesima premazivanja u našem pogonu od 58.000 četvornih metara, održavamo izravnu kontrolu nad kvalitetom predtretmana u svakoj fazi — nešto što ugovoreni procesi premazivanja ne mogu pouzdano jamčiti.

Ploče s obavijestima o utovaru: zakonski zahtjev ili praktičan alat za sigurnost?

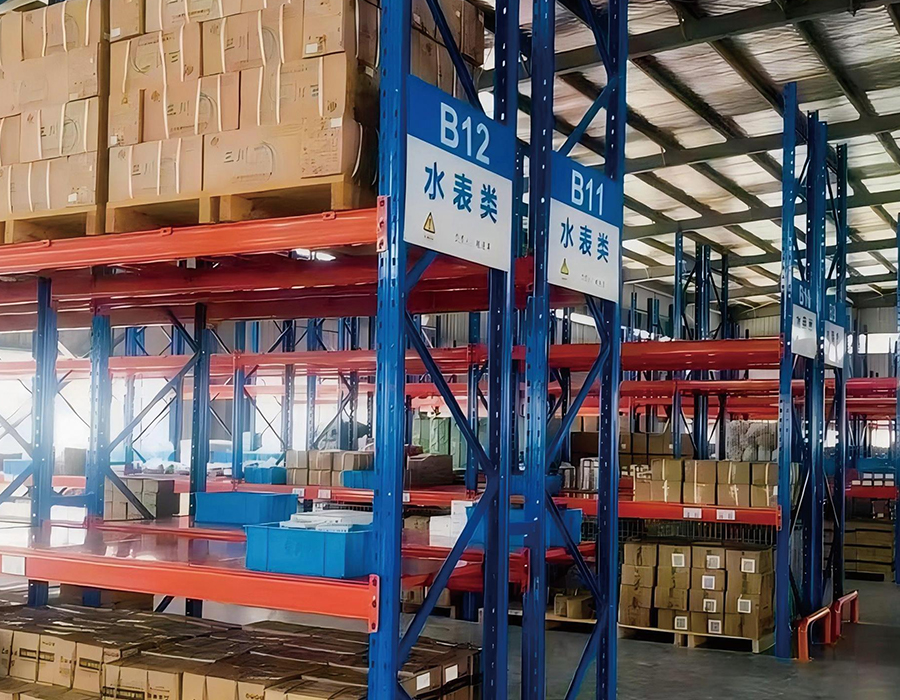

Ploče s obavijestima o opterećenju — ploče postavljene na regale koje prikazuju maksimalno dopušteno opterećenje po polju, po razini grede i po uspravnom okviru — potrebne su prema većini nacionalnih industrijskih standarda za regale, uključujući kineski GB/T 25820 i europski EN 15635. U praksi se često tretiraju kao formalnost usklađenosti, a ne kao operativni alat, što značajno smanjuje njihovu sigurnosnu vrijednost.

Pravilno specificirana obavijest o utovaru za sustav regala za teške uvjete rada trebala bi priopćiti više od jednog broja ukupnog kapaciteta polja. Operativno korisne obavijesti o opterećenju uključuju sljedeće informacije:

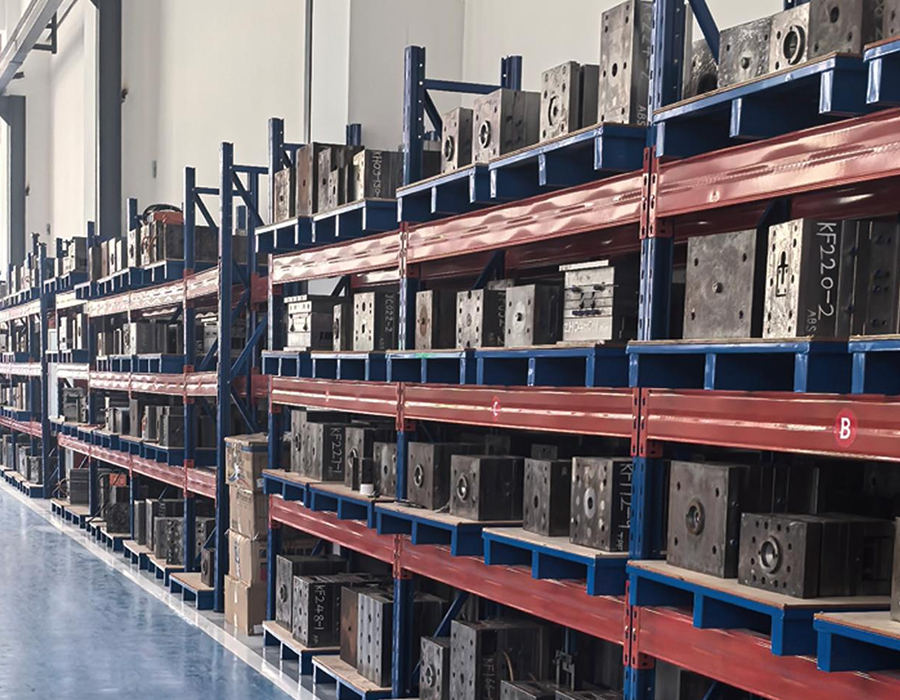

• Maksimalno opterećenje po razini grede (ne samo po odjeljku), budući da operateri koji donose odluke o postavljanju rade razinu po razinu, a ne odjeljak po odjeljak.
• Maksimalne dimenzije jediničnog tereta — posebice ograničenja prepusta paleta i pretpostavlja li kapacitet dvije palete po razini grede ili jednu preveliku paletu.
• Minimalna nosivost poda u području, tako da upravitelji operacija mogu usporediti sve promjene stanja poda tijekom vremena.
• Proizvođač sustava regala, datum instalacije i inženjerski standard prema kojem je sustav projektiran — kritične informacije kada se popravak oštećenja ili proširenje procjenjuje godinama nakon instalacije.

Praktičniji izazov je da su obavijesti o utovaru učinkovite samo kada osoblje koje ih čita razumije što brojevi znače u kontekstu njihovog stvarnog inventara. Kapacitet od 2000 kg po razini grede apstraktan je broj za rukovatelja viličarom osim ako nije preveden u određeni broj paleta i referencu vrste proizvoda. Postrojenja koja standardnu ​​obavijest o utovaru dopunjuju referentnom karticom specifičnom za proizvod — na primjer, "maksimalno 2 palete proizvoda A ili 1 paleta proizvoda B po razini" — izvješćuju o značajno boljoj usklađenosti operatera s ograničenjima utovara od onih koji objavljuju samo obavijest o tehničkom standardu.
