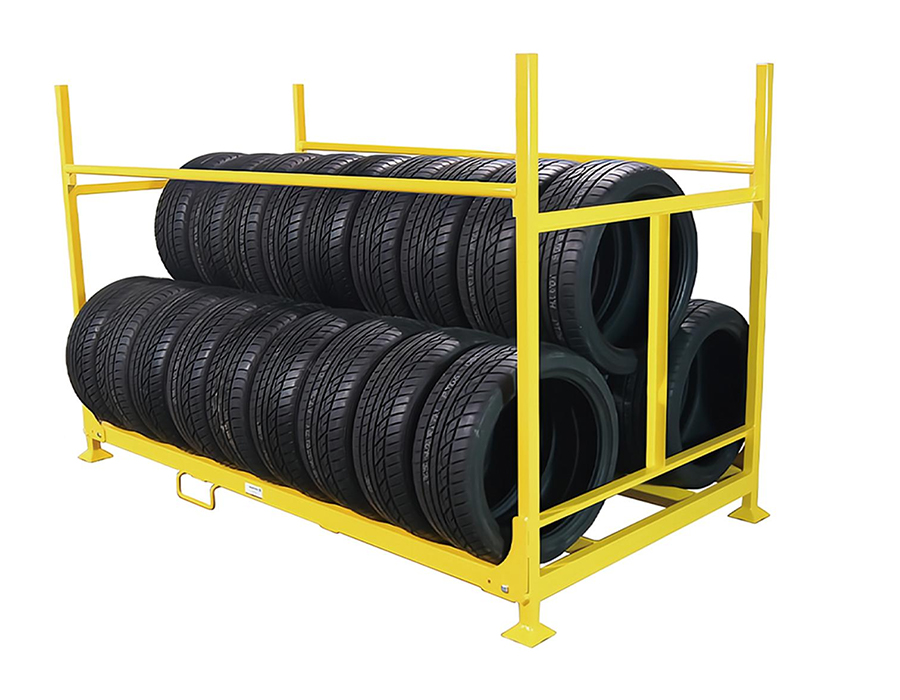

Stalak koji se može složiti

Kako geometrija slaganja stupića i ovratnika određuje ograničenja sigurne razine

Mehanizam za slaganje u skladišni stack regali — gdje kutni stupovi gornjeg stalka sjedaju u utičnice s ovratnikom ili čašice za prijem na donjem stalku — izgleda mehanički jednostavno, ali geometrija ove veze upravlja i bočnom stabilnošću naslaganog stupa i praktičnim maksimalnim brojem slojeva koji se mogu sigurno postići pod opterećenjem. Dubina zahvata stupa u utičnicu ovratnika najkritičnija je dimenzija: nedovoljna dubina zahvata dopušta gornjoj polici da se ljulja pod ekscentričnim opterećenjem, dok pretjerana visina stupa iznad ovratnika može uzrokovati izvijanje stupa prije nego što ovratnik omogući bočno zadržavanje.

Većina standardnih konstrukcija skladišnih metalnih regala za slaganje koristi dubinu zahvata stupova od 50–80 mm, što osigurava odgovarajuće bočno ograničenje za slaganje u dva ili tri reda pod ravnomjerno raspoređenim opterećenjima. Međutim, kada su tereti postavljeni izvan središta - što je uobičajena pojava kada se pohranjuju dijelovi nepravilnog oblika, dugački materijal ili djelomično napunjeni spremnici - ekscentrično opterećenje stvara moment prevrtanja kojem se spoj prstena mora oduprijeti. Na tri ili četiri razine visine, krak momenta od ekscentriciteta opterećenja do najniže spojnice ovratnika množi bočnu silu na podnožju s brojem visina slojeva, što znači da ekscentricitet koji je strukturno beznačajan na jednom sloju može postati problem stabilnosti na četiri nivoa s istim opterećenjem.

Glavna provjera dizajna višeslojnih stupova skladišnih regala nije kapacitet aksijalne kompresije — čelični stupovi su gotovo uvijek odgovarajući u čistoj kompresiji — već kombinirana interakcija aksijalno-plus-savijanje na točki zahvata ovratnika, gdje je stup istovremeno sabijen težinom iznad i savijen bočnom reakcijom ograničenja iz ovratnika. Proizvođači koji ocjenjuju svoje stupove samo prema statičkom aksijalnom opterećenju bez navođenja pretpostavke ekscentričnosti ili maksimalnog broja slojeva za određeno opterećenje daju nepotpune specifikacije. Kupci koji koriste regale na tri razine ili više trebali bi zatražiti podatke o interakciji kombiniranog opterećenja, a ne samo ocjenu opterećenja po regalu.

Mogućnosti poprečnog presjeka stupova u skladišnim metalnim regalima i njihove praktične implikacije

Okomiti kutni stupovi skladišni metalni stack regali proizvode se u nekoliko profila poprečnog presjeka, a izbor između njih ne utječe samo na strukturnu izvedbu već i na konzistentnost pristajanja ovratnika, otpornost na oštećenje površine i lakoću popravka nakon udarca. Tri najčešća profila stupova su okrugla cijev, četvrtasta cijev i kutni presjek, svaki s različitim karakteristikama koje ih čine više ili manje prikladnima ovisno o radnom okruženju.

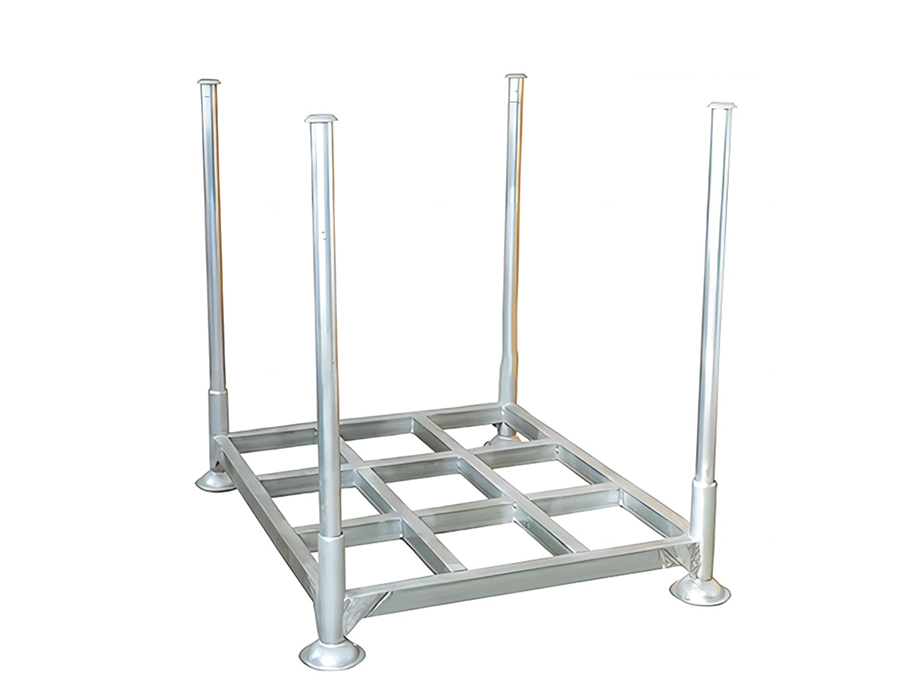

Okrugli cijevni stupovi imaju strukturnu prednost koja se često podcjenjuje: njihov polarni moment tromosti je jednak u svim bočnim smjerovima, što znači da se jednako odupiru savijanju bilo da bočno opterećenje dolazi sprijeda, sa strane ili dijagonalno. Ovo je osobito važno u primjenama s nosačima gdje je smjer potencijalnog opterećenja vrha nepredvidiv — viličar koji gura naslagani stup iz bilo kojeg kuta nailazi na isti otpor bez obzira na smjer pristupa. Kvadratni cijevni stupovi, nasuprot tome, imaju veću otpornost na savijanje oko svojih središnjih osi poravnatih s stranama cijevi, ali manji otpor oko dijagonalne osi - smjera koji se najčešće opterećuje tijekom kosog udara viličara. Za teške uvjete rada skladišni čelični stack racks radeći u prometnim okruženjima za viličare, okrugli cijevni stupovi stalno nadmašuju četvrtaste cijevi u pogledu otpornosti na udar unatoč sličnoj ili manjoj debljini stijenke.

Konfiguracija površine palube i njezin učinak na stabilnost proizvoda tijekom skladištenja i prijevoza

Platforma — horizontalna nosiva platforma skladišnog regala — izrađena je u nekoliko konfiguracija koje imaju izravne posljedice na stabilnost proizvoda, raspodjelu opterećenja po strukturi platforme i praktičnost utovara i istovara različitih vrsta proizvoda. Odabir pogrešne konfiguracije palube za uskladišteni proizvod čest je uzrok oštećenja proizvoda, poteškoća u rukovanju i preranog trošenja palube koje se može izbjeći promišljenijim postupkom specifikacije.

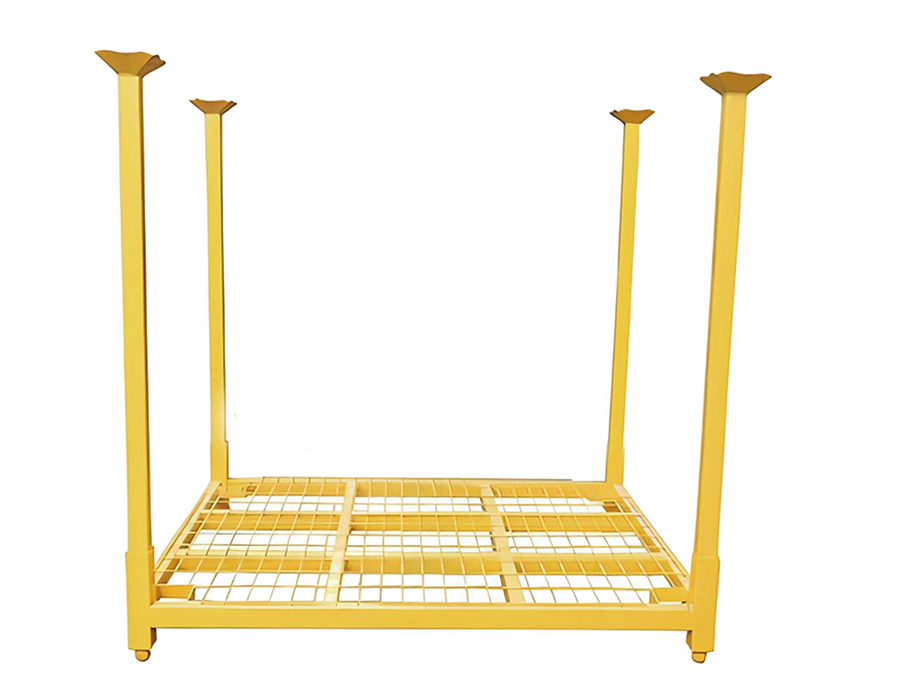

Ploče od žičane mreže

Palube od zavarene žičane mreže pružaju ventilaciju i vidljivost kroz površinu palube, što ih čini prikladnima za uskladištene proizvode koji imaju koristi od protoka zraka — automobilske dijelove podložne kondenzaciji, spremnike za hranu koji zahtijevaju pregled bez slaganja i komponente koje moraju biti vidljive za provjeru inventara bez otvaranja police. Ograničenje žičane mreže je to što je nosivost po jedinici površine niža od pune ploče pri ekvivalentnoj težini materijala, a otvori mreže mogu zahvatiti spojne elemente koji strše, kabelske vezice ili nepravilno pakiranje, uzrokujući štetu tijekom klizanja ili povlačenja tereta po površini. Promjer mrežne žice i veličina otvora moraju biti usklađeni s najmanjom komponentom ili elementom pakiranja koji će se vjerojatno postaviti na palubu — otvor mreže od 50 mm × 50 mm je prevelik za police u kojima se pohranjuju dijelovi u malim kutijama koji mogu djelomično prodrijeti kroz mrežu pod vlastitom težinom.

Pločaste ploče od punog čelika

Čvrsti pločasti podovi, obično 3–6 mm hladno valjani ili toplo valjani čelik, osiguravaju kontinuiranu nosivu površinu koja raspoređuje koncentrirana opterećenja od proizvoda s nepravilnim dnom učinkovitije od mreže. Oni su ispravan izbor za skladištenje proizvoda s malim temeljnim otiscima — cilindričnih spremnika, oblikovanih odljevaka ili bilo kojeg proizvoda koji bi počivao na samo jednoj ili dvije mrežne žice umjesto da se proteže preko mrežne mreže. Praktično ograničenje je težina: čvrsta ploča od 1200 mm × 1000 mm debljine 5 mm dodaje otprilike 47 kg težini praznog regala, koja se brzo nakuplja u floti skladišnih čeličnih regala s kojima se često rukuje i premješta.

Valovite i rebraste ploče

Valovite ili rebraste čelične ploče nude strukturnu prednost učinkovitosti — profilirani dio pruža značajno veću otpornost na savijanje od ravne ploče pri istoj debljini materijala, dopuštajući povećanje raspona palube bez proporcionalnog povećanja vlastite težine. Površinske grebene također pružaju određeni stupanj bočnog ograničenja za proizvode s ravnim dnom, smanjujući klizanje tijekom rukovanja. Ograničenje je čišćenje: ostaci proizvoda, mazivo i kontaminacija česticama nakupljaju se u žljebovima palube i teško ih je temeljito očistiti, čineći valovite palube neprikladnima za skladištenje u kontaktu s hranom ili farmaceutski reguliranim okruženjima gdje higijena površine mora biti provjerljiva.

Optimizacija omjera ugniježđenja: balansiranje gustoće pohrane s fleksibilnošću flote

Prazni skladišni metalni regali predstavljaju značajan izazov upravljanja prostorom u objektima gdje iskorištenost regala varira s ciklusima proizvodnje ili zaliha. Puna proizvodnja može zahtijevati 500 polica u aktivnoj upotrebi istovremeno; između izvođenja, te police moraju biti pohranjene bez zauzimanja prostora potrebnog za druge operacije. Ugniježđenje — sažimanje regala u kompaktnu konfiguraciju koja omogućuje pohranjivanje više praznih regala na površini jednog — primarno je rješenje, ali omjer ugniježđenja i mehanizam kojim se postiže gniježđenje značajno se razlikuju između dizajna regala i utječu na operativnu učinkovitost na načine koji se protežu daleko izvan proračuna skladišnog prostora.

Omjer ugniježđenja opisuje koliko sklopljenih praznih regala zauzima okomiti prostor jednog opterećenog regala. Omjer ugniježđenja 4:1 znači da su četiri prazna stalka naslagana u visini jednog napunjenog stalka, smanjujući zahtjeve za praznim skladišnim prostorom na 25% aktivnog skladišnog prostora. Postizanje visokih omjera ugniježđenja zahtijeva da se visina kutnog stupa stalka iznad površine palube kada je sklopljena bude minimizirana — u praksi to znači da se stupovi moraju saviti prema dolje, odvojiti ili pasti ispod razine palube tijekom ugniježđenja. Dizajni sklopivih stupova postižu najveće omjere ugniježđenja (često 5:1 ili 6:1), ali uvode mehaničku složenost na točkama šarki koje su osjetljive na oštećenja u okruženjima grubog rukovanja i zahtijevaju inspekciju prije svake upotrebe kako bi se potvrdilo da su zasuni stupova potpuno uključeni.

Stalci s fiksnim stupovima sa suženom geometrijom stupova — gdje je gornji dio svakog stupa nešto manjeg promjera od donjeg, što omogućuje stupovima gornjeg praznog stalka da klize unutar utičnica s ovratnikom donjeg stalka dalje nego tijekom opterećenog rada — postižu omjere ugniježđenja od 3:1 do 4:1 bez mehaničkih sklopivih komponenti. Ova jednostavnost dizajna smanjuje zahtjeve za održavanjem i eliminira način kvara nezabravljenog preklopa koji rezultira naknadnim kolapsom tijekom utovara. Kompromis je niži omjer ugniježđivanja od sklopivih dizajna i operacija ugniježđivanja koja zahtijeva pažljivo okomito poravnanje tijekom slaganja, što usporava proces ugniježđivanja u operacijama konsolidacije praznih regala velike količine.

U Huijianu, naš asortiman skladišnih metalnih regala za slaganje konstruiran je za višestruke konfiguracije ugniježđenja, s geometrijom stupova i dimenzijama ovratnika razvijenim kroz naš interni centar za istraživanje i razvoj kako bi se optimizirao omjer ugniježđenja za svaku klasu opterećenja — osiguravajući da prazna pohrana regala zauzima minimalni mogući podni prostor bez žrtvovanja strukturne pouzdanosti angažmana post-ovratnika pod opterećenim uvjetima slaganja.

Specifikacija površinske obrade za regale u korozivnim i vanjskim skladišnim okruženjima

Skladišni čelični regali koji se koriste u otvorenim prostorima za postavljanje, obalnim logističkim objektima, okruženjima za preradu hrane ili skladištima kemikalija suočavaju se s izazovima korozije koje samo standardno premazivanje prahom ne može pouzdano riješiti tijekom višegodišnjeg vijeka trajanja. Razumijevanje hijerarhije dostupnih površinskih tretmana i uvjeta koji upravljaju njihovim odabirom bitno je za specificiranje nosača koji će održati strukturni integritet i izgled tijekom potrebnog razdoblja upotrebe bez potrebe za preuranjenim nanošenjem novog premaza ili zamjenom.

Učinkovitost zaštite od korozije površinskih tretmana obično se uspoređuje pomoću sati ispitivanja slanog spreja prema ISO 9227, što ubrzava korozijsko okruženje kako bi se omogućila usporedba u vremenskom okviru testiranja. Uobičajene referentne vrijednosti performansi za tretmane nosača su sljedeće:

• Standardni poliesterski premaz u prahu (60–80 mikrona): 500–800 sati otpornosti na slani sprej. Prikladno za unutarnje skladišne ​​prostore s normalnom vlažnošću i bez izloženosti kemikalijama. Odrezani rubovi i udarne zone prve su točke kvara — temeljni premaz bogat cinkom ispod završnog sloja produljuje radni vijek na tim mjestima za 40–60%.
• Epoksidni temeljni premaz plus poliesterski završni sloj (dvoslojni, ukupno 120–150 mikrona): 1.000–1.500 sati otpornosti na slani sprej. Prikladno za zatvorene prostore s visokom vlagom, obalne logističke objekte i područja za preradu hrane gdje se redovito ispiraju blagim deterdžentima. Epoksidni temeljni premaz pruža kemijsku otpornost koju nemaju čisti poliesterski premazi.
• Vruće pocinčavanje (prosječni sloj cinka od 85 mikrona, prema ISO 1461): Otpornost na slani sprej od 2000 sati. Ispravne specifikacije za vanjske regale, pomorska logistička okruženja i objekte s redovnom izloženošću kiselinama ili lužinama. Za razliku od sustava boja, pocinčavanje cinkom pruža katodnu zaštitu — čak i kada je premaz fizički oštećen, okolni cink žrtvovano štiti izloženi čelik umjesto da dopušta širenje korozije ispod premaza.
• Geomet ili sustavi premaza s ljuspicama cinka: Srednja opcija koja se sve više koristi tamo gdje je vruće pocinčavanje nepraktično zbog geometrije komponenti — jako zavareni sklopovi mogu doživjeti izobličenja tijekom pocinčavanja uranjanjem. Geomet premazi naneseni na 12-15 mikrona postižu otpornost na slani sprej od 1500 sati i mogu se ravnomjerno nanositi na složene geometrije. Međutim, ne mogu se popraviti na terenu standardnim bojama, pa se oštećeni dijelovi moraju vratiti na nanošenje novog premaza.

Za regale koji prelaze između unutarnjeg skladištenja i vanjskog skladišta — uobičajeni operativni obrazac u lancima opskrbe automobilima i građevinskim materijalima — dvoslojni epoksi-poliesterski sustav predstavlja najpraktičniju specifikaciju: znatno bolja otpornost na koroziju od standardnog praškastog premaza, uz skuplji trošak od 25–35%, i potpuno popravljiv s kompatibilnim premazima nanesenim na terenu kada dođe do lokaliziranog oštećenja.

Disciplina raspodjele težine: Zašto se pretpostavke o ravnomjernom opterećenju u praksi pokvare

Nazivni kapacitet skladišnog regala izračunava se pod pretpostavkom da je teret ravnomjerno raspoređen po površini palube i da se težište tereta nalazi u geometrijskom središtu regala. U praksi se obje pretpostavke rutinski krše — a strukturne posljedice nejednolikog opterećenja u konfiguracijama naslaganih regala su ozbiljnije nego što bi bile za istu ekscentričnost opterećenja u jednom, samostojećem regalu, jer se ekscentricitet pojačava kroz visinu naslaganih stupova.

Razmislite o stalku napunjenom čeličnim kolutima ili cilindričnim komponentama koje se kotrljaju na jednu stranu palube tijekom postavljanja - nije neobično kada su palube malo neravne ili kada su proizvodi postavljeni pod kutom. Pomak od 200 mm tereta od 1000 kg od središnje linije palube stvara moment prevrtanja od 200 kg·m na razini palube. U jednoslojnoj konfiguraciji, ovom momentu se odupire spoj kragne na bazi i geometrija džepa viličara. U troslojnom nizu, isti ekscentricitet od 200 mm na gornjem sloju stvara kumulativnu bočnu silu na podnožju koja je tri puta veća, a stabilizirajuća osnovna širina stupa stalka — udaljenost između krajnjih vanjskih točaka spoja ovratnika — možda se nije proporcionalno povećala. Praktični rezultat je da prakse utovara koje su vizualno prihvatljive i strukturno sigurne u jednoslojnoj uporabi mogu stvoriti pravi rizik od nestabilnosti u višeslojnom slaganju.

Objekti koji upravljaju skladišnim čeličnim regalima u visokoslojnim konfiguracijama trebali bi implementirati eksplicitne protokole utovara koji se bave disciplinom centriranja umjesto da se oslanjaju na operatere da intuitivno razumiju implikacije stabilnosti utovara izvan središta na visini. Praktični elementi protokola uključuju obojene ili zavarene oznake središnje linije na površini palube, maksimalno dopuštene oznake na rubovima palube i jasnu maksimalnu granicu ekscentričnosti izraženu u milimetrima, a ne generičku uputu za "centralno opterećenje" — izraz koji različiti operateri različito tumače.

Dizajn džepa viličara i njegov utjecaj na brzinu rukovanja i dugovječnost nosača

Ulazni džepovi za viličar na osnovnom okviru skladišnog metalnog regala su sučelje između sustava regala i svakog dijela opreme za rukovanje materijalima u objektu — ali se njihov dizajn često tretira kao dimenzionalna naknadna misao, a ne projektirana komponenta sa svojim funkcionalnim zahtjevima. Širina džepa, dubina, ulazna geometrija i strukturna veza između džepne cijevi i osnovnog okvira imaju mjerljive učinke na vrijeme ciklusa rukovanja, stope oštećenja nosača i dosljednost zahvaćanja vilice u mješovitoj floti viličara.

Ulazna širina džepa vilice obično se specificira na 160 mm ili 185 mm, što odgovara dvjema najčešćim standardnim širinama vilice koje se koriste u flotama protuutega i viljuškara s dohvatom. Širina džepa od 160 mm prihvaća standardne vilice od 150 mm s razmakom od 5 mm po strani — dovoljno za poravnati ulazak, ali ne pruža toleranciju za pogrešku bočnog pozicioniranja vilice ili za malu varijaciju širine između parova vilica iste nominalne specifikacije. Povećanje širine džepa na 185 mm dodaje 12,5 mm slobodnog prostora po strani, značajno smanjujući preciznost potrebnu za ulazak vilice i smanjujući učestalost udarca usne u džepu zbog neusklađenog ulaska za 50–70% u objektima s mješovitim voznim parkom viličara. Strukturna šteta šireg džepa je zanemariva; operativna korist u smanjenom oštećenju stalka je značajna.

Geometrija skošenja ulaza u džep — kut pod kojim je ulaz u džep izrezan ili oblikovan — utječe na to kako vrh vilice dodiruje džep tijekom ulaska. Otvor džepa s četvrtastim izrezom bez skošenja koncentrira udarnu silu od neusklađene vilice na jednu točku u rubnom kutu džepa, uzrokujući progresivnu deformaciju i kidanje stijenke cijevi džepa. Iskošenje od 30-45 stupnjeva na vanjskoj strani ulaza u džep raspodjeljuje udarnu silu po dužoj liniji kontakta i skreće vrh vilice u džep, a ne u stijenku cijevi. Ovaj jednostavan proizvodni detalj produljuje životni vijek džepova koji se često koriste u prometnim okruženjima viličara za faktor dva do tri bez povećanja troškova materijala — zahtijeva samo sekundarnu operaciju oblikovanja ili rezanja na ulazu u džep tijekom izrade.

Naši skladišni čelični regali za slaganje proizvode se u šest namjenskih proizvodnih linija u našem pogonu Guangde od 58 000 četvornih metara, gdje je ulazna geometrija džepova standardizirana s profilima s punim skošenim profilima kao proizvodnom zadanom postavkom — a ne mogućnošću nadogradnje — jer dugoročno smanjenje stopa oštećenja na terenu zbog ovog detalja više nego opravdava dodatni korak izrade u velikom obimu.

Stack Rack Fleet Management: praćenje, ciklusi inspekcije i kriteriji za umirovljenje

Flota skladišnih regala u aktivnoj industrijskoj uporabi imovina je koja se amortizira i akumulira štetu kroz utjecaje rukovanja, događaje preopterećenja i izloženost okolišu tijekom svog radnog vijeka. Za razliku od fiksnih sustava regala u kojima je šteta vidljiva na definiranoj lokaciji, regali s regalima putuju između objekata, kupaca i proizvodnih područja — raspoređujući događaje oštećenja po floti na načine koji otežavaju praćenje stanja bez sustavnog pristupa upravljanju. Objekti koji upravljaju flotama od više od 50 regala kojima nedostaju formalni protokoli praćenja i inspekcije rutinski otkriju značajan dio svoje flote u stanju ispod standarda samo kada incident u rukovanju ili revizija zahtijeva fizički pregled.

Učinkovit sustav za upravljanje voznim parkom regala u skladištu bavi se trima različitim operativnim zahtjevima: identifikacijom pojedinačnog regala, periodičnim pregledom stanja i kriterijima odluke o povlačenju. Individualna identifikacija zahtijeva da svaki stalak nosi jedinstveni identifikator — bilo utisnutu metalnu oznaku, laserski označeni kod na osnovnom okviru ili ugrađeni RFID čip — koji povezuje fizički stalak s evidencijom održavanja u sustavu za praćenje. Naljepnice s crtičnim kodom najmanje su izdržljiva opcija u okruženjima industrijskih polica; raslojavaju se nakon ponovljenog čišćenja, kontakta s vilicom i izlaganja UV zračenju unutar 12–24 mjeseca. Utisnuti ili laserski označeni identifikatori na samoj čeličnoj strukturi trajni su i trebali bi biti navedeni kao standard na svim regalima namijenjenim za višegodišnju upotrebu.

Inspekcijski kriteriji za skladišne metalne regale s hrpom trebaju se prilagoditi specifičnim načinima oštećenja koji su relevantni za svaki tip regala i radno okruženje, ali osnovni protokol inspekcije trebao bi se baviti sljedećim uvjetima u definiranim intervalima:

• Vertikalnost postova: Svaki kutni stup treba provjeriti na bočni luk ili uvijanje pomoću ravnala ili libele. Luk veći od 5 mm preko 500 mm duljine stupa ukazuje na događaj savijanja koji je plastično deformirao stup i smanjio njegovu otpornost na izvijanje — stalak treba ukloniti iz usluge slaganja i procijeniti za popravak ili povlačenje.
• Stanje utičnice ovratnika: Prihvatne čašice ili utičnice prstena koje prihvaćaju stupove gornjih polica tijekom slaganja treba pregledati zbog deformacija, pukotina na spoju zavara ili nakupljenog otpada koji sprječava potpuno zahvaćanje stupova. Djelomično zahvaćanje stupova zbog deformacije utičnice primarni je uzrok nestabilnosti naslaganih stupova i često se ne može otkriti dok se stalak fizički ne učita u konfiguraciju slaganja.
• Ravnost osnovnog okvira: Iskrivljeni osnovni okvir — uzrokovan padom u kutu, udarom vilice o osnovnu tračnicu ili preopterećenjem — stvara uvjete ljuljanja kada je stalak postavljen na ravan pod, što se pretvara u bočnu nestabilnost u naslaganoj konfiguraciji iznad. Ravnost osnovnog okvira treba provjeriti na ploči s poznatom ravnom površinom; regale s kutnim odstupanjem većim od 8-10 mm treba izravnati ili povući.
• Cjelovitost zavara na spojevima pod velikim naprezanjem: Zavareni spojevi između kutnih stupova i kutova osnovnog okvira, te između sklopova utičnica ovratnika i vrhova stupova, najopterećeniji su spojevi u strukturi regala. Vizualnim pregledom pod odgovarajućim osvjetljenjem treba identificirati pukotine, poroznost ili udubljenje zavara što ukazuje na oštećenje uslijed zamora koje zahtijeva popravak prije nastavka usluge slaganja.

Kriteriji za umirovljenje trebaju biti izraženi kao specifični mjerljivi pragovi, a ne kao subjektivni opisi stanja. Pravilna politika umirovljenja koja kaže "umirovi se kada je značajno oštećena" dovodi do nedosljednih odluka među inspektorima; onaj koji navodi "povući se kada luk stupa prijeđe 5 mm na 500 mm, kada utičnica ovratnika ne može postići zahvat stupa od najmanje 40 mm ili kada bilo koja pukotina u zavaru premaši duljinu od 10 mm" proizvodi dosljedne odluke koje se mogu provjeriti i koje osoblje s osnovnom obukom može jednoobrazno primijeniti u velikoj floti.
