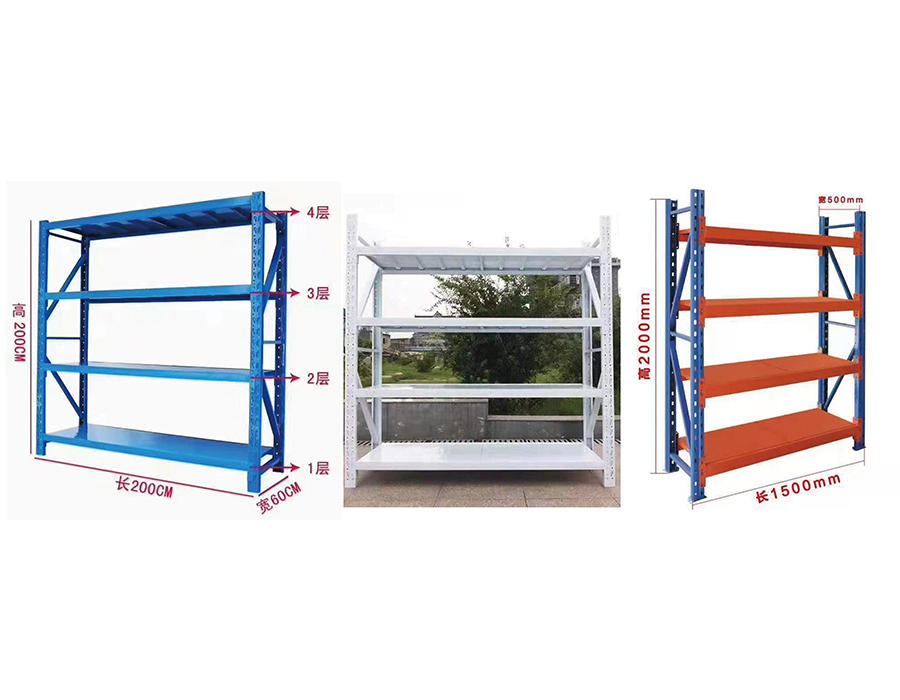

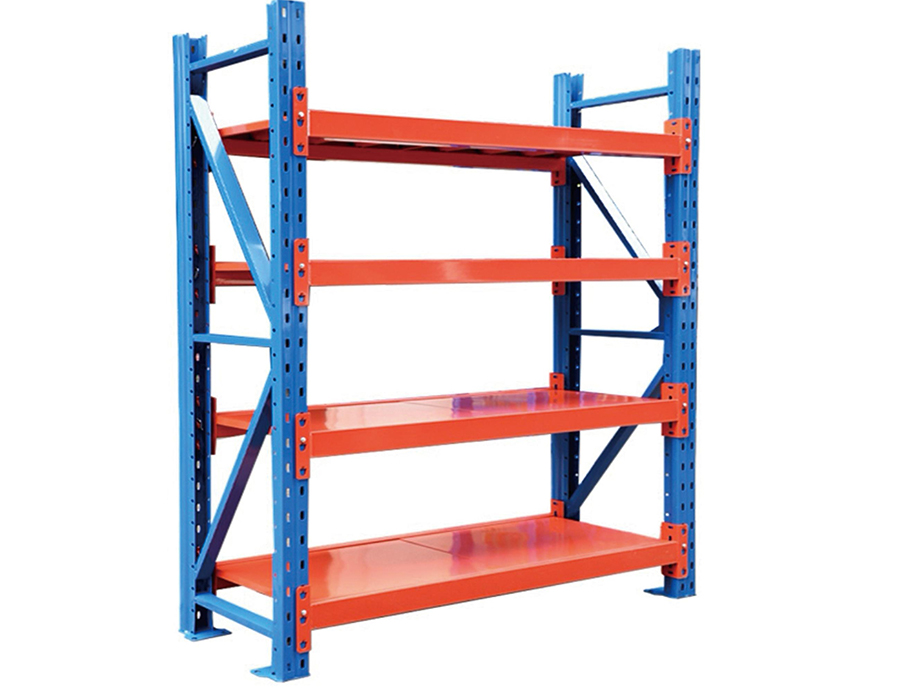

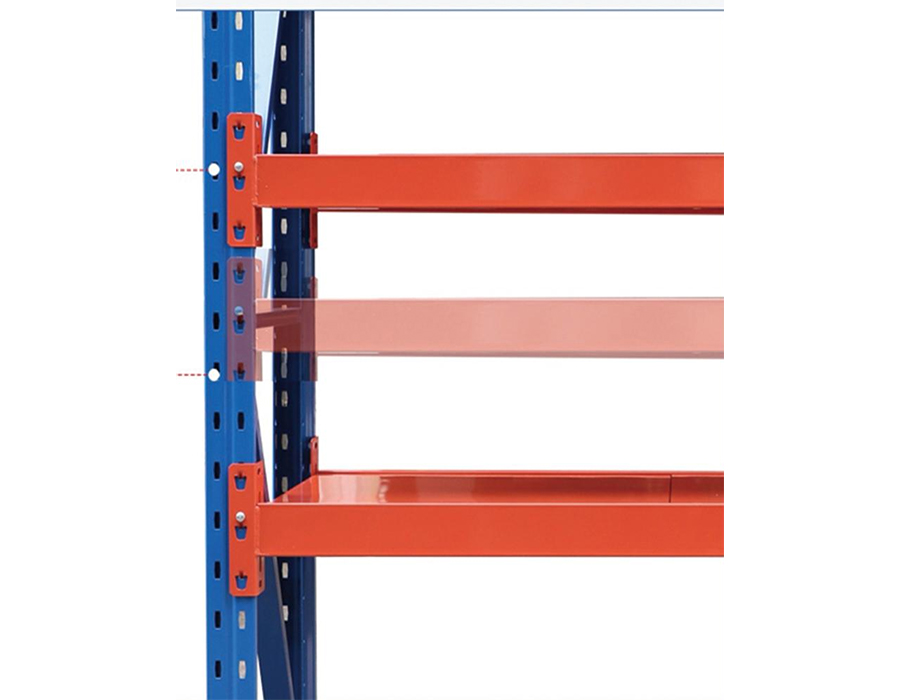

Police bez vijaka srednjeg opterećenja (500-800 kg/sloj)

Kako debljina čelika i oblik profila određuju performanse regala za srednje uvjete rada

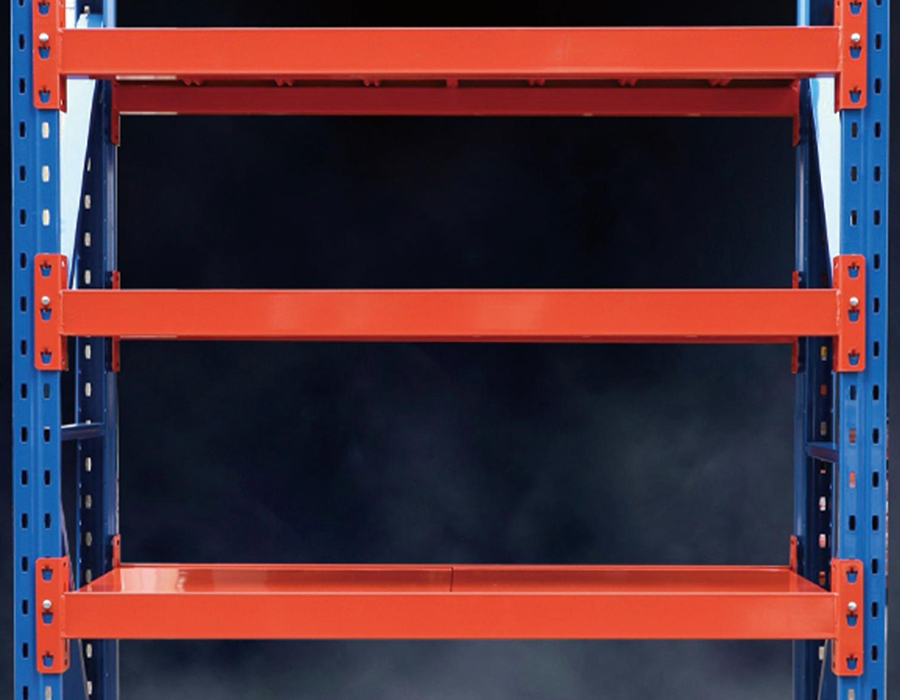

Police bez vijaka srednjeg opterećenja zauzima strukturno zahtjevnu sredinu — mora podnijeti opterećenja po polici koja se obično kreću od 200 kg do 500 kg, a pritom ostati ekonomičan i rekonfigurabilan. Dvije varijable koje određuju da li jedinica stvarno ispunjava te ocjene su debljina osnovnog čelika i geometrija hladno valjanog profila grede. Ova dva čimbenika međusobno djeluju: deblji profil u plitkom C-profilu će imati slabije rezultate od nešto tanjeg profila oblikovanog u zatvorenu kutiju ili profil sa šeširom, jer moment tromosti poprečnog presjeka - a ne težina sirovog materijala - upravlja otporom na savijanje.

U praksi se srednje opterećene grede najčešće proizvode od hladno valjanog čelika debljine 1,5 mm, 1,8 mm ili 2,0 mm. Skok s 1,5 mm na 2,0 mm povećava težinu grede za otprilike 33%, ali u kombinaciji s optimiziranim profilom presjeka, nosivost se može poboljšati za 50-70% pri ekvivalentnim rasponima. Zbog toga se dvije police slične cijene, ali različitih specifikacija mogu vrlo različito ponašati na terenu. U Huijianu, naši profili greda srednjeg opterećenja projektirani su kroz naš interni centar za istraživanje i razvoj kako bi uravnotežili učinkovitost materijala sa strukturnim učinkom — razlika koja postaje očigledna kada usporedite krivulje otklona, ​​a ne samo nazivne brojeve opterećenja.

Strukturna logika iza uzoraka perforacije uspravnih stupova

Uspravni stup s prorezima ili perforiranim elementom je element koji definira police bez vijaka, no sam uzorak perforacije rijetko se pomno ispituje tijekom nabave. Perforacije stupa istovremeno služe dvije funkcije: osiguravaju spojne točke za spojnice greda i smanjuju neto površinu poprečnog presjeka stupa, što izravno utječe na kapacitet tlačnog opterećenja. Ova dva cilja su u napetosti — više otvora za perforaciju znači veću fleksibilnost, ali manju snagu stupa.

Srednje opterećeni stupovi moraju pažljivo upravljati ovim kompromisom. Stup s prorezima od 50 mm po cijeloj visini imat će značajno niži modul neto presjeka od onog s nagibom od 50 mm samo u srednjoj zoni i čvrstim čelikom na vrhu i dnu gdje je koncentracija tlačnog naprezanja vrhunska. Visokokvalitetni stupovi srednjeg opterećenja također imaju reljefna rebra ili uzdužne nabore za ukrućenje u stijenci stupa između redova perforacije, koji vraćaju torzijsku krutost koju uklanjaju prorezi. Kada procjenjujete uspravne stupove, potražite ove karakteristike ukrućenja umjesto da se oslanjate isključivo na navedenu debljinu.

Oblik presjeka stupa također je važan. Nosači s četvrtastim cijevima nude uravnotežen otpor u obje vodoravne osi — korisni u dvorednim konfiguracijama gdje bočna opterećenja dolaze iz dva smjera. Otvoreni stražnji stupovi ili stupovi s C-kanalom štede materijalne troškove, ali moraju biti učvršćeni ili stražnji spojeni agresivnije kako bi se spriječilo uvijanje pod ekscentričnim opterećenjem. Za srednje zahtjevne primjene s opterećenjem polica iznad 300 kg po razini, četverokutni stupovi cijevi općenito su sigurnija specifikacija.

Ocjene nosivosti: statičke, dinamičke i UDL — što svaka mjeri

Proizvodi za regale srednjeg opterećenja prodaju se s nosivostima koje dobavljači nisu uvijek dosljedno definirali. Za točnu specifikaciju bitno je razumjeti što svaka vrsta ocjene mjeri.

U scenarijima stvarnog skladišta, pretpostavka UDL-a gotovo se nikada ne ispunjava. Kutije naslagane na polici leže na svojim osnovnim otiscima — često pokrivaju manje od 60% površine police — što stvara profil koncentriranog opterećenja znatno lošiji nego što predviđa UDL model. Pouzdano pravilo je primijeniti faktor smanjenja vrijednosti od 0,7× na navedeni UDL kapacitet kada roba koja se skladišti ima osnovni otisak manji od polovice površine police.

Konfiguracija podupirača i njezin učinak na stabilnost sustava na visini

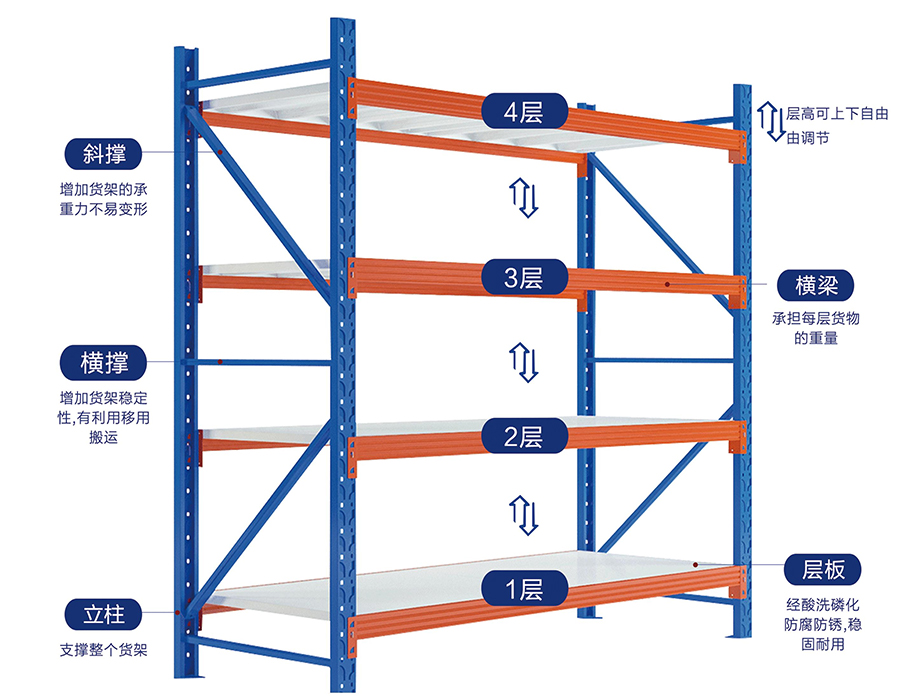

Kako se regali srednjeg opterećenja povećavaju u visinu - osobito iznad 2,0 m - konfiguracija ukrućenja prelazi iz praktične značajke u strukturnu potrebu. Većina sustava polica bez vijaka oslanja se na dijagonalne ili vodoravne stražnje učvrsne ploče kako bi se spriječilo pucanje, što je tendencija okvira da se paralelogramira pod horizontalnim silama kao što su bočno opterećenje polica, slučajni udarci ili seizmička aktivnost.

Stražnja ploča u odnosu na sustave križnih nosača

Stražnje ploče - obično žičane mreže ili perforirani čelični listovi koji se protežu cijelom stražnjom stranom otvora - pružaju kontinuirano učvršćivanje i služe kao graničnik kako bi se spriječilo guranje predmeta sa stražnje strane police. Oni dodaju značajnu otpornost na regale jer djeluju kao posmična dijafragma po cijeloj visini otvora. Kompromis je u tome što blokiraju pristup stražnjoj strani i dodaju težinu, što je važno u dvostranim konfiguracijama trzalica. Sustavi križnih naramenica koriste par dijagonalnih čeličnih traka koje tvore X-uzorak na stražnjoj strani. Lakši su, dopuštaju pristup sa stražnje strane i jednostavniji su za ugradnju, ali njihova učinkovitost učvršćivanja presudno ovisi o ispravnom zatezanju — labavi poprečni uteg ne pruža gotovo nikakav otpor pri hvatanju i čest je nedostatak pri ugradnji na terenu.

Ukrućenje krajnjeg okvira u dugim vožnjama

U nizovima polica koji premašuju šest odjeljaka, međuokvirne okvire treba umetnuti na svaki četvrti ili peti odjeljak kako bi se spriječilo progresivno širenje regala. Bez srednjih okvira, bočna sila primijenjena na jednom kraju duge staze može se prenijeti kroz veze greda-uspravni i uzrokovati akumulirani pomak na udaljenom kraju - čak i ako se svaki pojedinačni odjeljak čini stabilnim u izolaciji. Ovo je pojedinost koju naš tehnički tim u Huijianu izričito obrađuje u preporukama za izgled za klijente koji specificiraju duge staze u konfiguracijama srednjeg opterećenja s velikim odjelima.

Razmatranja kompatibilnosti pri miješanju komponenti polica među generacijama ili dobavljačima

Operateri skladišta često se suočavaju s odlukom hoće li dodati nove regale za police postojećoj instalaciji od drugog dobavljača ili integrirati komponente kupljene u različitim godinama kada je proizvođač ažurirao svoju liniju proizvoda. Oba scenarija nose rizike kompatibilnosti koji su podcijenjeni do dana instalacije.

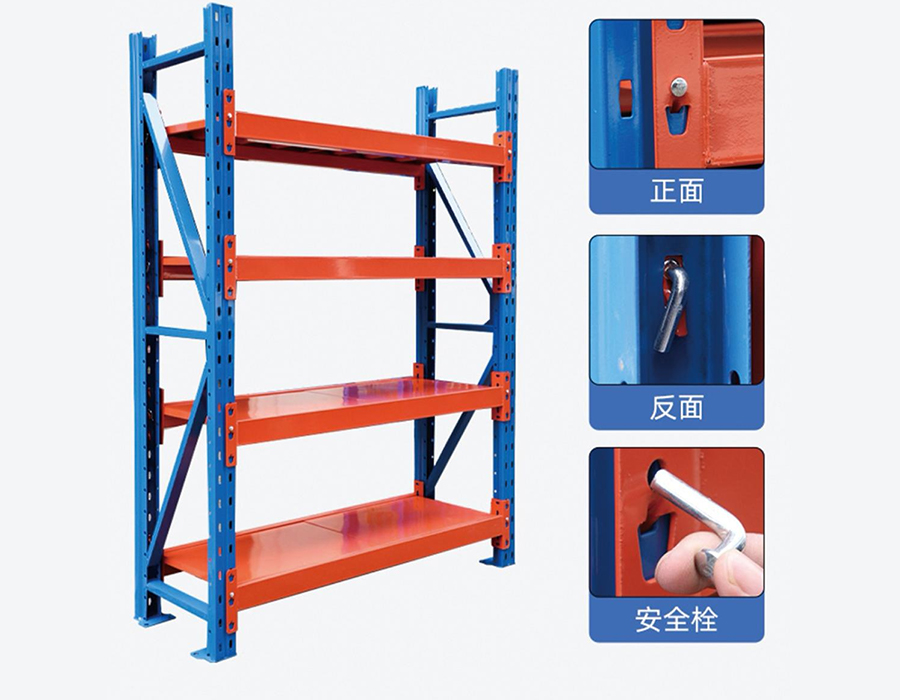

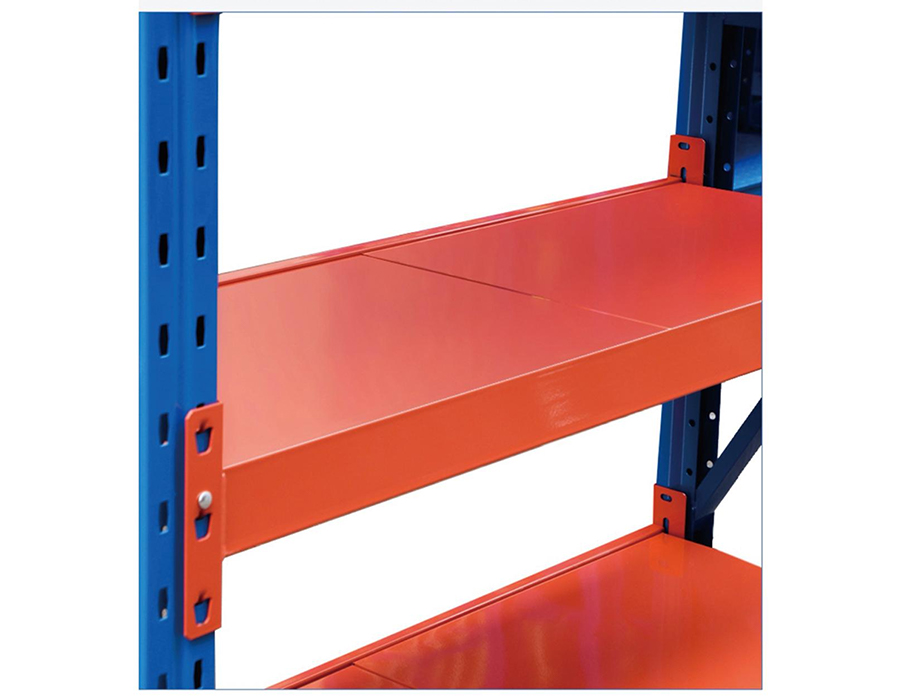

• Korak utora i geometrija: Čak i kada dva sustava polica imaju uspravne stupove od 50 mm, stvarne dimenzije utora — širina, visina i dubina zahvata kuke — razlikuju se ovisno o proizvođaču. Konektor grede za koji se čini da ispravno sjedi može imati 2-3 mm manju dubinu zahvata od predviđene, što smanjuje otpor izvlačenja pod silama podizanja za neproporcionalno veliku marginu.
• Dimenzije poprečnog presjeka stupa: Kvadratni stupovi različitih proizvođača mogu imati nazivnu oznaku 60 × 60 mm ili 80 × 80 mm, ali se razlikuju u stvarnim vanjskim dimenzijama, debljini stjenke i polumjeru ugla. To utječe na to hoće li zajednički razmaknici reda, poprečni nosači i nožne ploče iz jednog sustava ispravno odgovarati drugom.
• Dubina grede i debljina palube: Kada se miješaju grede iz različitih sustava, rezultirajuća visina površine police može biti nedosljedna u nizu - stvarajući opasnost od spoticanja za sakupljače i mehaničku opremu za rukovanje. To također znači da dodaci poput razdjelnika i tračnica za spremnike dizajnirani za jednu dubinu grede neće ispravno sjediti na drugoj.
• Interakcije površinskog premaza: Galvanska korozija može nastati tamo gdje različiti metalni površinski tretmani dodiruju jedni druge u vlažnom okruženju. Miješanje vruće pocinčanih stupova s ​​gredama obloženim prahom općenito je nizak rizik, ali kombiniranje aluminijskih dodataka s pocinčanim čelikom u okruženjima sa slanim zrakom zahtijeva izolacijske podloške ili kompatibilne premaze.

Najsigurniji pristup pri proširenju postojeće instalacije je nabaviti izvorni proizvođač i navesti istu generaciju proizvoda. Gdje to nije moguće, mehaničko probno uklapanje reprezentativnih komponenti prije masovnog naručivanja minimalan je, ali bitan korak provjere.

Optimiziranje širine i dubine odjeljka za skladištenje srednjeg opterećenja kompatibilno s paletama

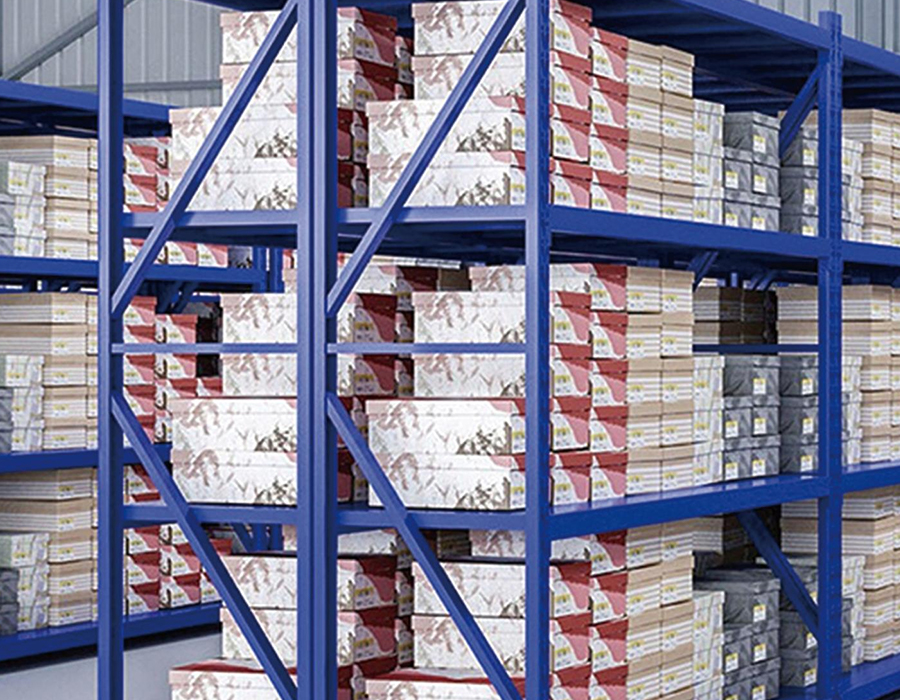

Industrijske srednje opterećene police bez vijaka često se koristi u hibridnim okruženjima gdje se standardne palete ili polupalete skladište uz labave kartone. U tim slučajevima, nominalne dimenzije polja moraju se pažljivo uskladiti sa standardima otiska palete kako bi se izbjegao gubitak prostora ili nesigurni prepusti.

Standardne euro palete (1200 × 800 mm) i GMA palete (1219 × 1016 mm) imaju različite otiske, a odjeljak dimenzioniran za jednu neće optimalno prihvatiti drugu. Za skladištenje euro paleta na policama srednjeg opterećenja, raspon grede od 1300 mm i dubina police od 850 mm osigurava međuspremnik od 50 mm sa svake strane — dovoljno da se izbjegne kontakt grede pri normalnom postavljanju, ali ne toliko veliko da dopusti značajno bočno pomicanje palete. Za GMA palete prikladniji su minimumi raspona od 1400 mm i dubine od 1100 mm.

Dubina police također određuje hoće li se drugi red paleta moći skladištiti sprijeda na stražnju stranu bez namjenske konfiguracije dubokog skladištenja. Skladištenje paleta s dvostrukom dubinom na policama srednjeg opterećenja zahtijeva dubinu od 1700 mm ili više, što obično zahtijeva središnju potpornu gredu kako bi se spriječilo progib srednjeg raspona na donjoj razini police gdje kombinirano opterećenje paleta može premašiti 600 kg. Ova središnja greda povećava troškove, ali se o njoj ne može pregovarati za strukturalni integritet pri tim opterećenjima i rasponima.

Otpornost na seizmiku i udarce: Kako bi trebalo ocijeniti police srednjeg opterećenja u zonama rizika

U regijama s umjerenom seizmičkom aktivnošću - kategorija koja uključuje značajne dijelove istočne i južne Kine - sustavi regala srednjeg opterećenja zahtijevaju procjenu izvan standardnih statičkih ocjena opterećenja. Seizmičke sile djeluju vodoravno na sadržaj polica, a inercijska opterećenja koja stvara teška roba na gornjim policama mogu premašiti bočni otpor standardnih sustava konektora bez vijaka tijekom događaja ubrzanja tla.

Ključni parametri za procjenu su osnovna otpornost na smicanje sustava, što je ukupna vodoravna sila koju police mogu izdržati prije nego što se okvir pomakne, i čvrstoća izvlačenja konektora pod kombiniranim okomitim i bočnim opterećenjem. Standardni srednje opterećeni gredni konektori testirani su pod čisto vertikalnim uvjetima opterećenja. Pod kombiniranim opterećenjem - što je ono što seizmički ili udarni scenariji proizvode - učinkovita dubina zahvata se smanjuje i konektor je izložen rotacijskom naprezanju na točki kuke. Sustavi sa sekundarnim klinovima za zaključavanje ili zavarenim pojačanjima stezaljki rade znatno bolje u ovim uvjetima.

• Pričvršćivanje poda: U seizmičkim rizičnim zonama, svi regali za srednje opterećenje iznad 1,8 m visine trebaju biti pričvršćeni za pod bez obzira na samostojeću stabilnost pod statičkim opterećenjem. Ekspanzijski sidreni vijci u beton s minimalnim promjerom M10 i dubinom ugradnje od 80 mm tipične su specifikacije za instalacije srednjeg opterećenja.
• Smanjeno punjenje gornje police: Skladištenje najteže robe na nižim policama standardna je praksa, ali u seizmičkom kontekstu ima strukturnu osnovu izvan stabilnosti: niže težište izravno smanjuje moment prevrtanja pod horizontalnim ubrzanjem. Smanjenje opterećenja gornje police od 20% može smanjiti moment prevrtanja za nesrazmjerno veću marginu, ovisno o omjeru visine i dubine okvira.
• Međuredne veze: Dvoredne srednje opterećene staze treba spojiti međurednim veznim gredama na vrhu okvira. Oni sprječavaju da se dva reda neovisno povlače u suprotnim smjerovima - način kvara koji se naziva "postavljanje u škare" - što može uzrokovati kolaps okvira čak i kada bi svaki pojedinačni red neovisno preživio bočnu silu.

Uključujemo razmatranja o seizmičkim performansama u naše specifikacije proizvoda srednjeg opterećenja, a klijente u zonama većeg rizika potičemo da se posavjetuju s našim inženjerskim timom rano u fazi planiranja projekta kako bi osigurali da su odgovarajuće preporuke za konfiguraciju ugrađene u izgled od samog početka.
