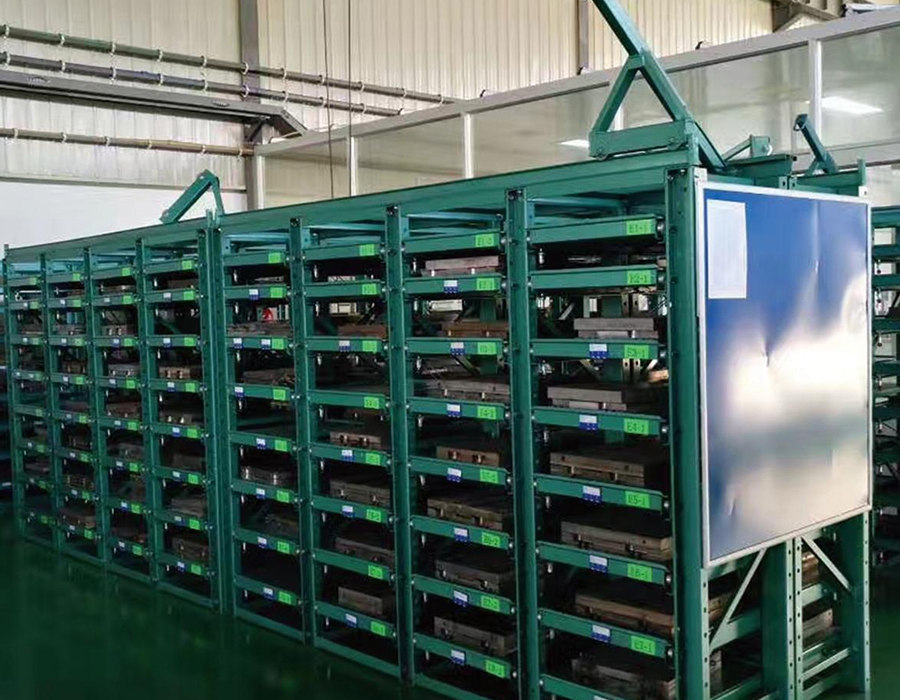

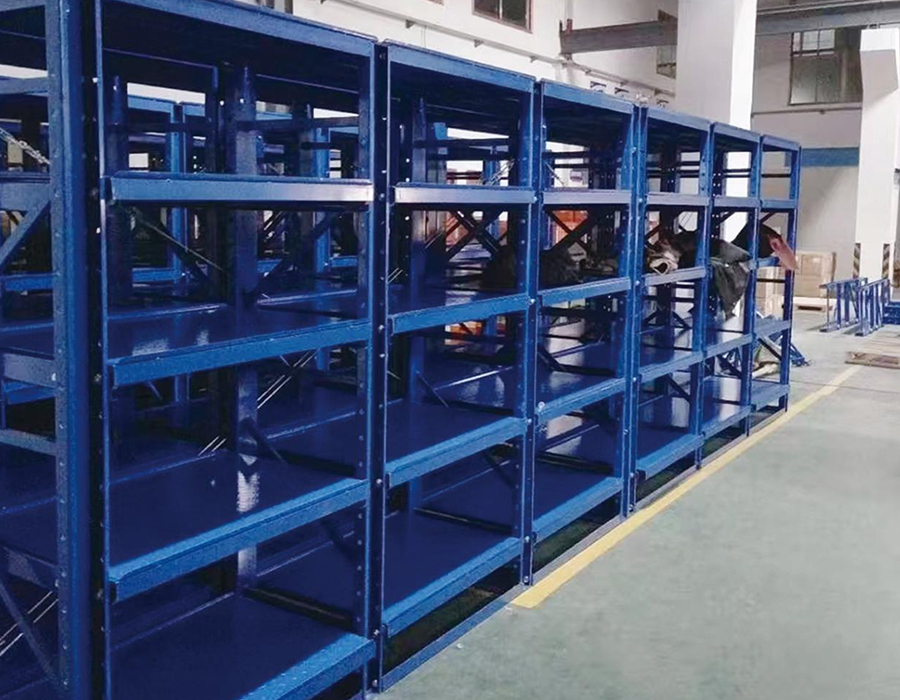

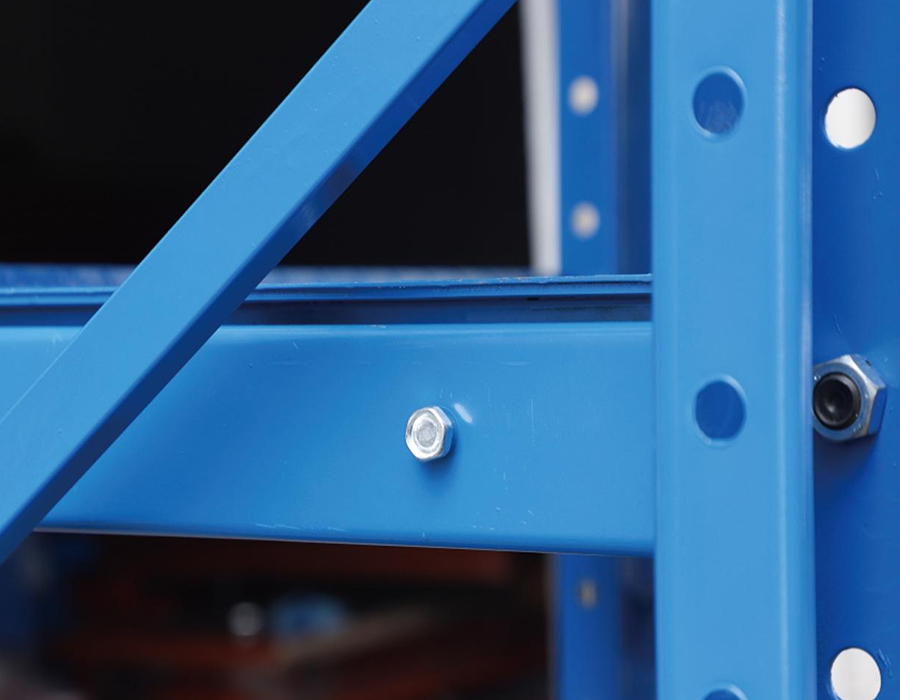

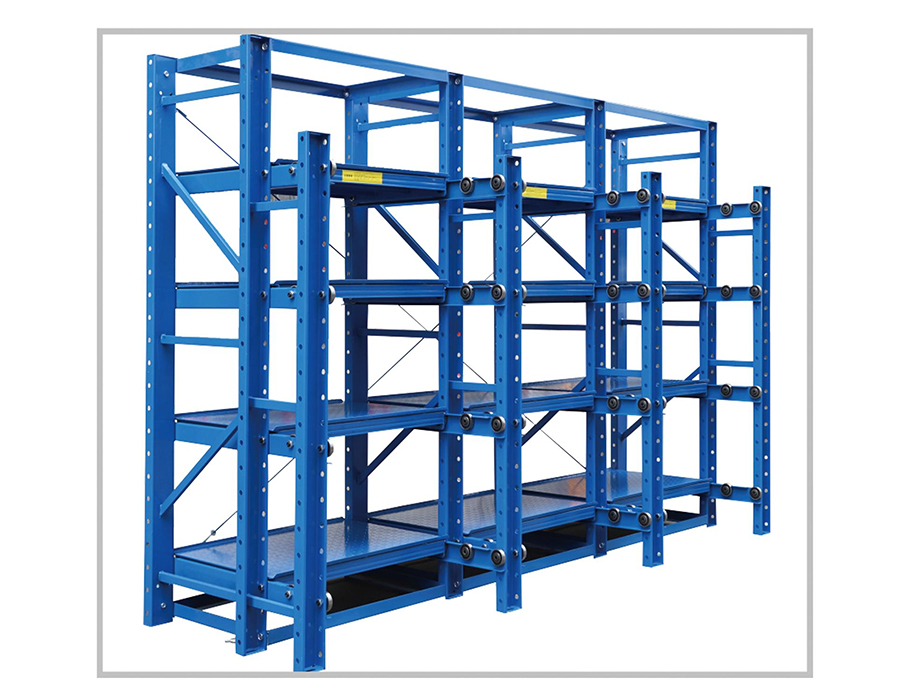

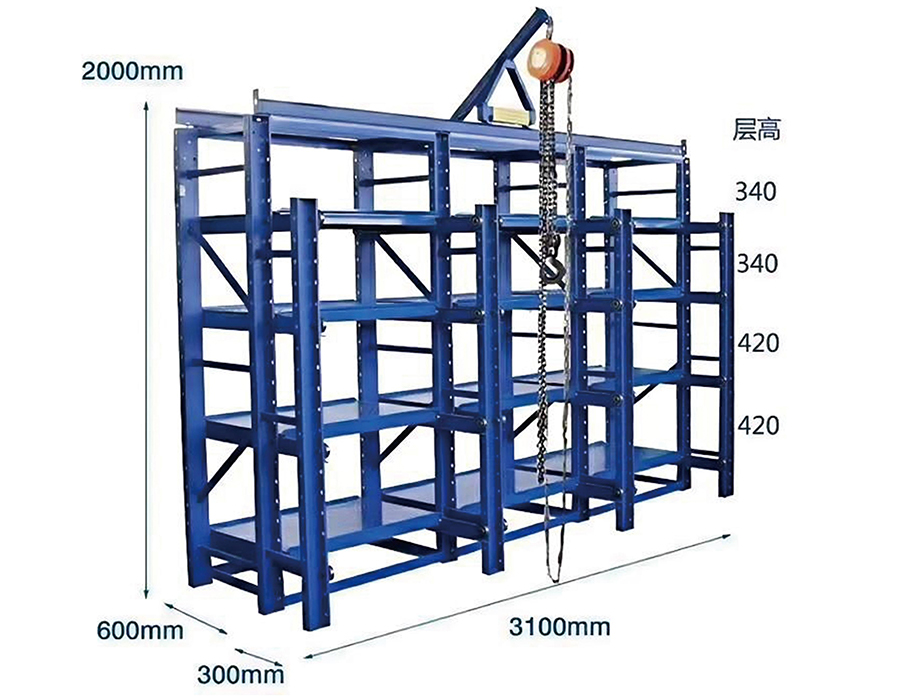

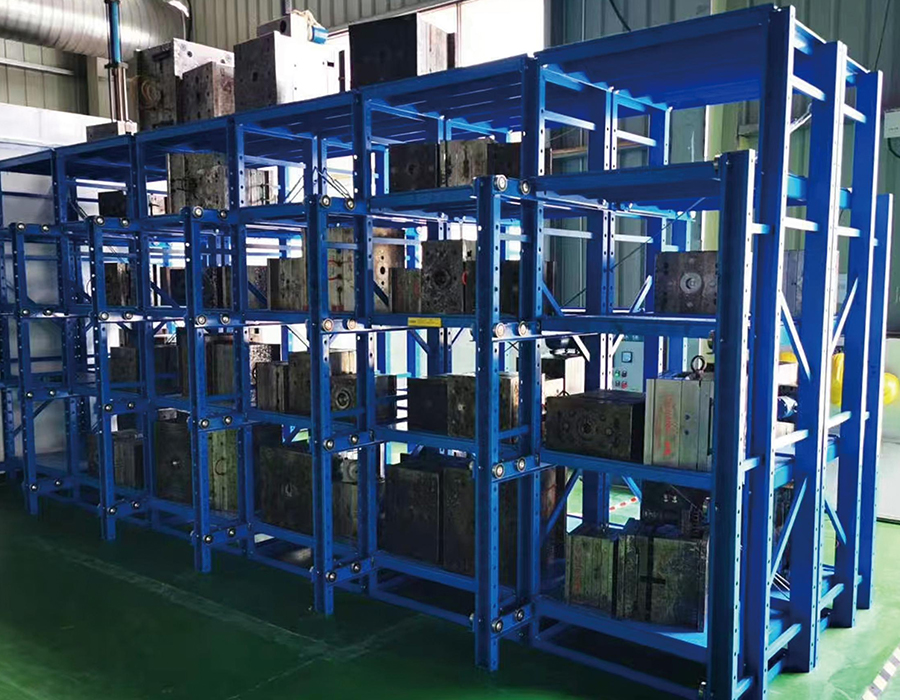

Ladičasti kalup / stalak za alate

Zašto je dizajn mehanizma produljenja ladica temeljni inženjerski izazov u regalima za kalupe

u a skladišni regali za kalupe u obliku ladica , mehanizam za izvlačenje ladica mjesto je gdje su koncentrirani najveći inženjerski zahtjevi — ipak je to komponenta koja se najčešće nedovoljno specificira u budžetskoj nabavi. Ladica kalupa može podnijeti opterećenja u rasponu od 500 kg do preko 5.000 kg, ovisno o primjeni, i mora glatko proširiti to opterećenje na udaljenost od 600–1.200 mm bez bočnog otklona, ​​bez zapinjanja pod ekscentričnim opterećenjem i pouzdanim radom tijekom tisuća ciklusa. Ovi se zahtjevi ne mogu ispuniti povećanjem standardnih klizača za lagane ladice.

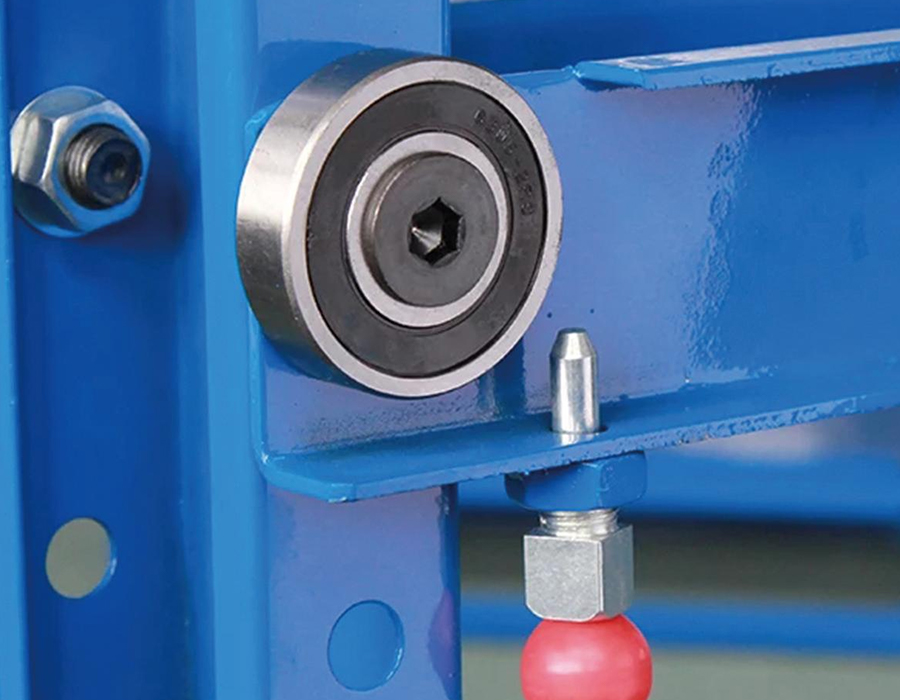

Dva dominantna tipa produžnih sustava koji se koriste u industrijskim kalupnim policama su čelični klizači s kotrljajućim ležajevima i profilirani sustavi vodilica s recirkulirajućim kolicima za kuglice. Klizači s valjkastim ležajevima koriste valjke od kaljenog čelika koji se kreću u hladno oblikovanim kanalima — oni su robusni, tolerantni na kontaminaciju i jednostavni za održavanje, ali njihov kapacitet nosivosti po jedinici širine ograničen je kontaktnim naprezanjem valjka. Za ladice koje prelaze 2000 kg, jedan par klizača s valjcima postaje nepraktičan bez iznimno velikog razmaka, što zauzvrat povećava ukupnu širinu police. Profilirani sustavi vodilica — u biti tračnice s linearnim kretanjem posuđene iz tehnologije alatnih strojeva — postižu puno veću dinamičku nosivost u užem poprečnom presjeku, ali su osjetljiviji na neusklađenost tijekom instalacije i zahtijevaju čišća radna okruženja kako bi postigli svoj nazivni vijek trajanja.

Kritični parametar specifikacije nije samo statička nosivost, već i dinamičko opterećenje pod ponovljenim ciklusima proširenja. Klizni sustav ocijenjen na 3000 kg statičkog opterećenja može imati vijek trajanja procijenjen na samo 20 000 ciklusa punog istezanja pri tom opterećenju — što, u kalupnici koja radi u dvije smjene dnevno, znači otprilike dvije do tri godine prije nego što je potrebna zamjena ležaja. Kupci bi trebali zatražiti ocjenu dinamičkog ciklusa opterećenja i ne oslanjati se isključivo na brojku statičkog kapaciteta kada uspoređuju specifikacije regala za kalupe tipa ladica.

Izračunavanje stvarne težine kalupa: Zašto nominalna tonaža podcjenjuje zahtjeve skladištenja

Težina kalupa se gotovo uvijek navodi kao neto težina samog sklopa kalupa — jezgre, ploča sa šupljinama i sustava za izbacivanje. Ova brojka je ono što se pojavljuje na karticama kalupa i ono što većina voditelja proizvodnje koristi kada specificira zahtjeve skladištenja. Međutim, stvarni teret koji stalak za kalupe tipa ladica mora nositi stalno je veći od nominalne težine kalupa, ponekad sa značajnom marginom, zbog dodatne mase koja se nakuplja u uvjetima skladištenja.

Nekoliko čimbenika doprinosi ovom smanjenom broju u praksi:

• Temeljne ploče kalupa i materijali za pakiranje: Kalupi za injekcijsko lijevanje i kalupe za tlačno lijevanje koji se skladište duže vrijeme obično se postavljaju na čelične osnovne ploče ili drvenu podlogu kako bi se spriječilo oštećenje površine u kontaktu. Čelična ploča od 50 mm ispod otiska kalupa 600 mm × 800 mm dodaje približno 180–220 kg, ovisno o stupnju, dovodeći nominalno "kalup od 1.200 kg" do stvarnog opterećenja ladice od 1.400 kg prije nego što se uzmu u obzir bilo kakve dodatne stavke.
• Hidraulički i rashladni hardver ostavljeni pričvršćeni: Objekti koji pohranjuju kalupe s hidrauličnim cilindrima, rashladnim razvodnicima ili kontrolerima za vruće kanale koji su još uvijek povezani - uobičajena praksa gdje je vrijeme ponovnog spajanja primarna briga - nose tu težinu hardvera na ladici. Kontroler vrućeg kanala i sklop razdjelnika mogu dodati 80-150 kg kalupu srednje veličine.
• Akumulirana kontaminacija: U operacijama tlačnog lijevanja, kalupi pohranjeni bez čišćenja nakupljaju ostatke sredstva za odvajanje, aluminij i naslage oksida koji dodaju mjerljivu masu velikim sklopovima kalupa tijekom mjeseci skladištenja. Ovo se rijetko uzima u obzir pri planiranju skladištenja.
• Vlastita težina ladice: Sama platforma ladice — obično izrađena od čelične ploče debljine 6–12 mm s rebrima za pojačanje — može težiti 150–400 kg za ladicu dimenzioniranu za nošenje kalupa od 3000 kg. Ovo opterećenje cijelo vrijeme nosi struktura regala, bez obzira na to je li ladica zauzeta.

Pouzdana praksa projektiranja je primijeniti faktor 1,25× na nominalnu težinu kalupa kada se specificira kapacitet ladice i to tretirati kao minimalnu radnu ocjenu opterećenja, a ne kao maksimalnu. Naše skladište za teške uvjete rada stalci za kalupe tipa ladica ocijenjeni su i testirani na njihovo deklarirano radno opterećenje uz primjenu potpunih sigurnosnih faktora — uzimajući u obzir uvjete opterećenja u stvarnom svijetu koji nominalne težine kalupa rutinski nedostaju.

Dizajn površine platforme ladice i njegov učinak na stanje plijesni tijekom skladištenja

Površinska konfiguracija ladice kalupa rijetko se raspravlja u razgovorima o nabavi, ali ona ima izravan utjecaj na stanje kalupa tijekom skladištenja, jednostavnost rukovanja i vrijeme potrebno za preuzimanje i pripremu kalupa. Ravna čelična ploča — najčešća površina ladice — jednostavna je za izradu i generički sposobna, ali nije optimalna površina za svaku vrstu kalupa ili trajanje skladištenja.

Površine ravnih ploča

Ravna ploča s punim pokrivanjem pruža maksimalnu kontaktnu površinu i prikladna je za kalupe s ravnim, strojno obrađenim osnovnim površinama. Ključni problem specifikacije je tolerancija ravnosti površine: ploča ladice koja se savija više od 3-5 mm pod punim opterećenjem stvara neravnomjerno stanje potpore koje može izazvati naprezanje u osnovnim pločama kalupa koje nisu dizajnirane za opterećenje u tri točke. Rebra bi trebala biti usmjerena tako da se minimalizira progib srednjeg raspona ispod otiska kalupa, što zahtijeva poznavanje položaja središta mase kalupa u odnosu na ladicu, a ne samo njegove ukupne težine.

Letvičaste ili rešetkaste površine

Čelične letvice ili rešetkaste površine omogućuju istjecanje rashladne tekućine, tekućine za rezanje i ostataka iz kalupa kroz ladicu umjesto da se nakupljaju na površini platforme. Ovo je osobito vrijedno u objektima gdje plijesni ulaze u skladišta bez potpunog čišćenja. Strukturni kompromis je da se koncentrirana opterećenja iz kalupa male površine oslanjaju na pojedinačne šipke umjesto da se raspoređuju po ploči, povećavajući lokalno naprezanje na kontaktnim točkama i potencijalno označavajući meke površine kalupa ako je korak šipki pregrub.

Prilagođene značajke lociranja

Za objekte u kojima se pohranjuju visokovrijedni precizni kalupi s uskim dimenzionalnim zahtjevima, ladice se mogu opremiti strojno obrađenim blokovima za lociranje ili podesivim V-blokovima koji registriraju kalup u definiranoj orijentaciji. To sprječava pomicanje kalupa tijekom izvlačenja ladice - stvarni rizik s teškim kalupima na glatkim ravnim pločama - i osigurava da oprema za podizanje može dosljedno zahvaćati točke podizanja kalupa bez ponovnog pozicioniranja. Dodatni troškovi izrade lociranja značajki obično se nadoknade unutar prve godine kroz skraćeno vrijeme rukovanja i eliminaciju ponovne inspekcije nakon pomicanja izazvanog skladištenjem.

Strukturna redundantnost u teškim regalima za kalupe za ladice: Projektiranje za slučajeve kvara ladica

Potpuno izvučena ladica koja nosi kalup od 3.000 kg predstavlja jedan od najvećih zahtjeva za lokaliziranim opterećenjem u bilo kojem sustavu skladištenja. Konzolni moment generiran potpunim izvlačenjem — umnožak težine kalupa i udaljenosti izvlačenja od prednje strane stalka — mora se u potpunosti oduprijeti sustavu vodilica ladice i prenijeti ga natrag u okvir stalka kroz kliznu montažnu strukturu. Ako se ovaj put opterećenja prekine kvarom vodilice, smicanjem pričvrsnog vijka ili pukotinom zavara, posljedica je iznenadno nekontrolirano spuštanje pune težine ladice.

Sustavi regala dizajnirani bez strukturne redundancije oslanjaju se na cjelovitost jednog puta opterećenja kroz mehanizam za proširenje. Dodavanje redundancije znači ugradnju sekundarnih potpornih elemenata koji se uključuju samo u slučaju kvara, sprječavajući katastrofalni pad, a da nisu aktivni u normalnim radnim uvjetima. Najpraktičnije mjere redundancije koje se koriste u dizajnu regala za kalupe tipa ladica za teške uvjete rada uključuju:

• Sigurnosne šipke protiv pada: Ojačane čelične šipke montirane ispod platforme ladice na središnjoj točki izvlačenja koje zahvaćaju urezane držače prijemnika na stupu stalka ako ladica padne više od 10–15 mm od svoje normalne visine hoda. Oni su pasivni — ne stvaraju trenje pri normalnom radu — ali zaustavljaju spuštanje ladice unutar nekoliko milimetara od početnog pada.
• Dvoklizni paralelni sustavi: Umjesto jednog para klizača sa svake strane ladice, dvije klizače su naslagane okomito sa svake strane, pri čemu donji par nosi nulto opterećenje u normalnim uvjetima, ali pruža potpuni alternativni put opterećenja ako gornji klizači zakažu. To udvostručuje trošak materijala klizača, ali eliminira kvar u jednoj točki u mehanizmu produljenja.
• Zaustavnici hoda ladice na oba kraja: Pozitivni mehanički graničnici sprječavaju prekomjerno istezanje izvan projektirane udaljenosti i sprječavaju da se ladica gurne natrag izvan zatvorenog položaja u stražnji dio okvira stalka. Oni su osnovni, ali bitni — produženje izvan nazivne udaljenosti hoda pomiče središte mase kalupa izvan projektirane konzolne ovojnice, brzo povećavajući momentno opterećenje na sustavu vođenja.

Određivanje značajki zalihosti povećava troškove - obično 12-18% na cijenu mehanizma za ladice - ali ovo je odgovarajuća osnova za usporedbu, a ne ukupni trošak stalka. Usprkos odgovornosti i operativnim prekidima u slučaju pada plijesni koji uključuje alate vrijedne stotine tisuća juana, ulaganje u inženjering je jednostavno opravdati.

Integracija sustava za identifikaciju plijesni s rasporedom regala u obliku ladica

Učinkovitost identifikacije i pronalaženja kalupa stalno je operativno usko grlo u objektima koji pohranjuju više od 30-50 kalupa, čak i kada je sustav fizičkog skladištenja dobro dizajniran. Inherentna prednost stalka za kalupe tipa ladica — da svaki kalup zauzima vlastitu namjensku ladicu koja se pojedinačno može izvući i pregledati — u potpunosti se ostvaruje samo kada identifikacijski sustav omogućuje lociranje ispravne ladice bez otvaranja više ladica uzastopno.

Fizičko označavanje je osnova: držač naljepnica montiran na prednjoj strani svake ladice, vidljiv kada se priđe strani stalka sa strane prolaza. Praktični zahtjev je da naljepnice moraju ostati čitljive u okruženju kalupne prostorije - uljna magla, vlaga i povremeni udar čine papirnate naljepnice u plastičnim držačima nepouzdanima nakon šest do dvanaest mjeseci. Gravirane oznake od nehrđajućeg čelika ili anodizirane aluminijske ploče s laserski označenim sadržajem odgovarajuća su specifikacija za okruženja s redovnom izloženošću rashladnoj tekućini ili sredstvu za odvajanje.

RFID integracija na razini ladica sve se više usvaja u objektima koji upravljaju kalupima s kratkim proizvodnim ciklusima i čestim promjenama. RFID oznaku ugrađenu ili pričvršćenu na prednju stranu ladice očitava fiksna antena na licu prolaza stalka ili ručni čitač, povezujući fizičku lokaciju ladice s bazom podataka za upravljanje kalupom bez ručnog skeniranja. Ključni zahtjev za integraciju je da položaj RFID oznake mora ostati dosljedan u svim ladicama u sustavu — varijacije veće od 20-30 mm od centra zone čitanja antene smanjuju pouzdanost očitavanja u okruženjima s visokim postotkom metala gdje refleksija signala već predstavlja izazov. S našim internim mogućnostima istraživanja i razvoja i prilagodljivom izradom ladica, u mogućnosti smo dizajnirati fronte ladica kompatibilne s RFID-om sa standardiziranim džepovima za oznake kao tvornički integriranu opciju, a ne naknadnu ugradnju na terenu.

Sustavi crtičnog koda i QR koda zauzimaju zlatnu sredinu — niži troškovi infrastrukture od RFID-a i trajniji od papirnatih naljepnica kada se tiskaju na poliesterskoj podlozi s metalnom podlogom i UV stabilnom tintom. Ručni skener povezan s tabletom ili mobilnim WMS terminalom omogućuje potvrdu lokacije prije proširenja ladice, smanjujući rizik od pronalaska pogrešnog kalupa u objektu u kojem je pohranjeno više kompleta alata sličnog izgleda.

Upravljanje opterećenjem poda prilikom postavljanja sustava regala za kalupe velikog kapaciteta

Sustavi regala za kalupe tipa ladica, posebno oni konfigurirani za višestruke slojeve teških kalupa, stvaraju koncentracije opterećenja poda koje često premašuju ono što standardne podne ploče skladišta mogu podnijeti bez intervencije inženjera. Dvoslojni stalak za kalupe koji sprema 3.000 kg kalupa u svaku od šest ladica po ležištu nosi potencijalno ukupno opterećenje ležišta od 36.000 kg — ne uključujući težinu strukture stalka — raspoređeno na četiri otiska temeljne ploče. Podni pritisak ispod svake temeljne ploče može premašiti 80–100 tona po kvadratnom metru ako su temeljne ploče male, a betonska ploča tanka.

Prvi korak u bilo kojem procesu planiranja postavljanja stalka za kalupe je dobivanje potvrde građevinskog inženjera o podnom opterećenju za područje ugradnje — a ne općenite specifikacije poda za nosivost zgrade, što je obično nominalno ravnomjerno raspoređeno opterećenje koje ne odražava ponašanje točkastog opterećenja. Točkasta opterećenja ispod temeljnih ploča regala ponašaju se drugačije od raspodijeljenih opterećenja u smislu naprezanja na smicanje pri probijanju u ploči, a stariji podovi skladišta projektirani za 5 tona po kvadratnom metru raspodijeljenog opterećenja mogu biti osjetljivi na otkazivanje probijanja pod koncentriranim opterećenjem temeljne ploče od 20 tona, čak i ako je ukupna težina unutar raspodijeljenog kapaciteta.

Tamo gdje je kapacitet poda marginalan, praktična rješenja uključuju:

• Povećanje površine temeljne ploče: Povećanje temeljne ploče širi opterećenje stupa na veće područje, izravno smanjujući tlak poda ispod ploče. Osnovna ploča od 200 mm × 200 mm može se povećati na 400 mm × 400 mm — učetverostručujući kontaktnu površinu i smanjujući vršni podni pritisak za 75 % bez promjene strukture regala iznad.
• Čelične ploče za raspodjelu opterećenja: Zavarene čelične ploče debljine 20–30 mm, veće od temeljne ploče regala i postavljene ispod nje, raspoređuju opterećenje stupa na podnu ploču na još širem području. Oni su posebno učinkoviti tamo gdje ploča sadrži armaturu na dubini koja pruža dobru otpornost na probijanje, ali gdje je površinski sloj betona tanak.
• Preraspodjela rasporeda polica: Premještanje polja regala tako da dva polja za velika opterećenja ne dijele istu ploču ploče — odvojene dilatacijskim spojnicama — sprječava kumulativno opterećenje na jednom konstrukcijskom rasponu. To zahtijeva koordinaciju između dizajna rasporeda regala i konstrukcijskog crteža podne ploče, što nije uvijek dostupno za starije zgrade.

Sprječavanje hrđe od plijesni tijekom dužeg skladištenja: što dizajn regala može, a što ne

Korozija površina kalupa tijekom skladištenja jedan je od najskupljih oblika oštećenja alata u proizvodnim pogonima koji se mogu spriječiti, no ipak se često pripisuje isključivo neadekvatnoj primjeni inhibitora korozije, a ne ispituje se kao problem okruženja skladištenja. Dizajn stalka za kalupe u obliku ladica utječe na mikrookruženje oko pohranjenih kalupa na načine koji ili ubrzavaju ili usporavaju površinsku oksidaciju, neovisno o tome koja se smjesa inhibitora hrđe nanosi na površinu kalupa prije skladištenja.

Kondenzacija je primarni pokretač korozije u većini okruženja za skladištenje kalupa. Kalupi s velikom toplinskom masom - osobito veliki alati za tlačno lijevanje pohranjeni nakon vrućih proizvodnih ciklusa - polako se hlade i prolaze kroz točku rosišta okolnog zraka kako njihova površinska temperatura pada. Ako zrak koji okružuje kalup u zatvorenoj ili poluzatvorenoj ladici ima ograničenu cirkulaciju, vlaga se kondenzira na površini kalupa i ostaje u kontaktu dulje vrijeme. Dizajni regala sa zatvorenim kućištima ladica — čvrste bočne ploče i gornji poklopci — stvaraju ustajale zračne džepove koji pogoršavaju ovaj učinak u usporedbi s regalima s otvorenim okvirom koji dopuštaju cirkulaciju okolnog zraka oko pohranjenih kalupa.

Praktične značajke dizajna koje smanjuju rizik od korozije u skladištu kalupa tipa ladice uključuju:

• Perforirane bočne stranice ladice: Umjesto čvrstih čeličnih ploča između susjednih slojeva ladica, perforirane ploče dopuštaju kretanje zraka preko površine kalupa bez stvaranja punog propuha otvorenog okvira. To osigurava koristan kompromis između zaštite od onečišćenja i nakupljanja vlage.
• Točke pričvršćivanja sredstva za sušenje: Integrirane kopče ili ladice unutar kućišta ladice, postavljene za držanje pakiranja silikagela ili patrona za sušenje molekularnog sita blizu površine kalupa bez ometanja umetanja i vađenja kalupa. Ovo je jeftin dodatak u fazi izrade, ali ga je teško naknadno ugraditi.
• Odvodni kanali u podu ladice: Male rupe za ispuštanje ili drenažni otvori na platformi ladice sprječavaju nakupljanje kondenzata ili rashladne tekućine ispod kalupa, što predstavlja rizik od korozije i higijenski problem u skladištima kalupa koji dolaze u dodir s hranom.

Ono što dizajn regala ne može nadoknaditi je neadekvatna obrada površine prije skladištenja. Omatanje filmom inhibitora korozije u fazi hlapljenja (VCI), ulje za sprječavanje hrđe naneseno na sve neobojene površine i zapečaćena zaštita razdvajanja ostaju primarna obrana od korozije plijesni u skladištu. Doprinos stalka je stvaranje uvjeta u kojima ti tretmani mogu učinkovito djelovati — što znači minimiziranje kondenzacije, kontaminacije i vremena kontakta sa skupljenom vlagom, umjesto jednostavnog pružanja suhog poda na kojem bi kalup mogao sjediti.

Određivanje udaljenosti hoda ladice u odnosu na otisak kalupa i opremu za rukovanje

Put produžetka ladice je specifikacijski parametar koji se često postavlja na okrugli broj — 600 mm, 800 mm ili potpuno produljenje — bez sustavne analize stvarne udaljenosti hoda potrebne za sigurno podizanje kalupa i rukovanje u određenom objektu. Nedovoljna udaljenost putovanja čest je izvor poteškoća pri rukovanju i rizika od ozljeda; Pretjerano specificirana udaljenost putovanja povećava konzolni moment na sustavu vođenja i može premašiti strukturni kapacitet stalka za određenu težinu kalupa.

Minimalna potrebna udaljenost putovanja ladice određena je geometrijom kalupa, vrstom korištene opreme za dizanje i slobodnim prostorom ispred police. Glavni izračun uključuje tri varijable:

• Zahtjevi za pristup kuki ili vilicama opreme za dizanje: Kuka mostne dizalice i podizna greda trebaju jasan okomiti pristup iznad točaka podizanja kalupa, koji ne smije biti zaklonjen strukturom regala iznad otvorene ladice. Horizontalna udaljenost od prednje strane stalka do središta mase kalupa, na potrebnoj udaljenosti putovanja, određuje može li se kuka dizalice postaviti izravno iznad točke podizanja bez da lanac kuke ili žica zaprljaju gornju strukturu stalka. Za dizalice s podiznim gredama fiksne duljine, ovaj izračun je jednostavan; za dizala s fleksibilnim remenima, kut remena na potrebnoj udaljenosti istezanja mora se provjeriti u odnosu na minimalni radni kut remena.
• Dubina otiska kalupa u smjeru istezanja: Kalup koji je dubok 900 mm u smjeru kretanja ladice zahtijeva da se ladica produži dalje od kalupa dubine 600 mm prije nego što prednja strana kalupa oslobodi stup stalka, omogućujući bočni pristup za pričvršćivanje remena na prednje ušice za podizanje. Potreban hod je otprilike: stup stalka licem prema prednjem rubu dubine kalupa ladice 150–200 mm razmak prilaza.
• Dubina prolaza ispred regala: Udaljenost produžetka ladice dodaje dubini zauzetog prolaza kada je ladica otvorena. U objektima u kojima se prolaz stalka također koristi kao put za drugu opremu, potpuno izvučena ladica ne smije ometati poprečni promet ili stvarati opasnost od spoticanja. To može nametnuti maksimalno ograničenje proširenja koje je u suprotnosti sa zahtjevom za minimalnim razmakom podizanja, u kojem slučaju se širina prolaza ili pozicioniranje polica moraju ponovno razmotriti prije instalacije.

Sustavni pristup je pripremiti skalirani crtež potpuno izvučene ladice s kalupom na položaju, prekriti geometriju prilaza kuke dizalice i granicu prolaza, te provjeriti jesu li razmaci za dizanje i zahtjevi za izlaz iz prolaza zadovoljeni na odabranoj udaljenosti putovanja. Ova vježba crtanja traje manje od sat vremena i eliminira najčešću pritužbu nakon instalacije u vezi s stalcima za kalupe tipa ladica — da se ladica ne proteže dovoljno daleko za siguran kontakt dizalice s alatom.
