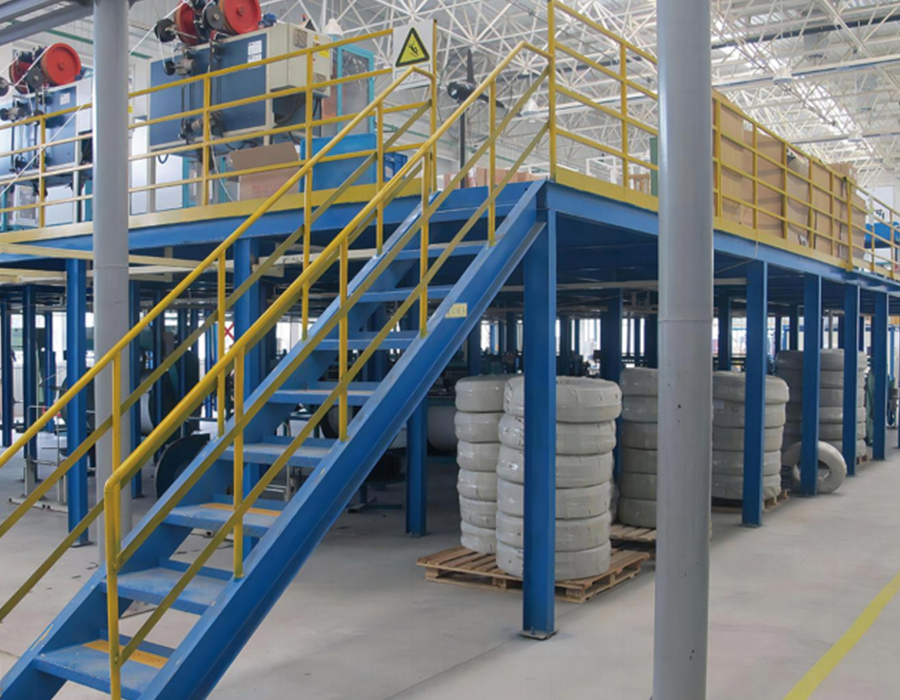

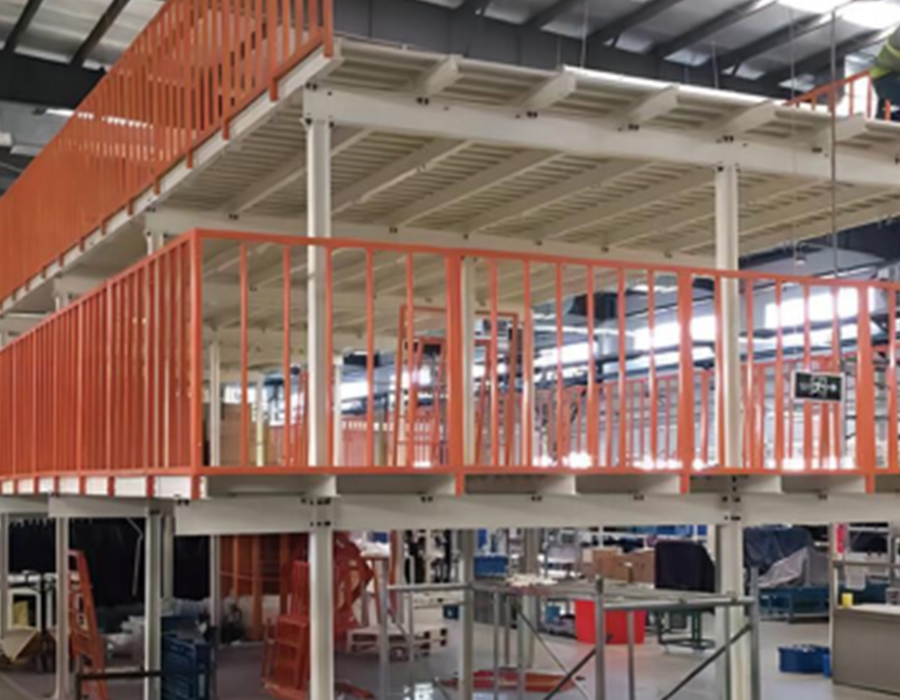

Čelična platforma

Kako bi jasna ograničenja visine trebala potaknuti svaku odluku o međukatu

Čista unutarnja visina — korisna okomita dimenzija od gotovog poda do najniže prepreke iznad — jedini je parametar koji najviše ograničava međukatne police projekta sustava, ali se često mjeri samo na jednoj ili dvije točke u zgradi, umjesto da se sustavno mapira na cijeloj površini instalacije. Krovne konstrukcije, HVAC kanali, cjevovodi za suzbijanje požara, rasvjetna tijela i grede kranske staze stvaraju lokalizirana ograničenja visine koja mogu pasti znatno ispod nominalne čiste visine navedene u specifikaciji zgrade. Instalacija sustava regala na međukatu skladišne ​​čelične platforme bez sveobuhvatnog pregleda prepreka iznad glave rutinski rezultira strukturalnim sukobima otkrivenim tek tijekom instalacije, što zahtijeva skupo preusmjeravanje greda ili smanjenje visine međukata.

Izračun minimalne čiste visine za dvoetažni međukatne police system mora istovremeno zadovoljiti sve sljedeće: čist prostor za glavu koji je potreban u prizemlju ispod polukatule (obično 2400–2700 mm za pristup osoblja s opremom za rukovanje materijalima); konstrukcijsku dubinu samog međukata, uključujući primarne grede, sekundarne grede i podove (obično 250–450 mm, ovisno o rasponu i opterećenju); čist prostor za glavu koji je potreban na razini mezanina (ponovno minimalno 2400–2700 mm, više ako će se regali ili visoke police postaviti iznad mezanina); i zahtjevi za udaljenost od požara, koji u mnogim jurisdikcijama nalažu minimalni razmak između vrha skladišta i deflektora sprinklera od 450-600 mm. Dodavanjem ovih slojeva često se dobiva minimalna čista visina zgrade od 6,5–7,5 m za funkcionalni sustav međukatnih regala na dvije razine, što eliminira mnoge starije skladišne ​​zgrade iz razmatranja bez značajnih strukturalnih izmjena.

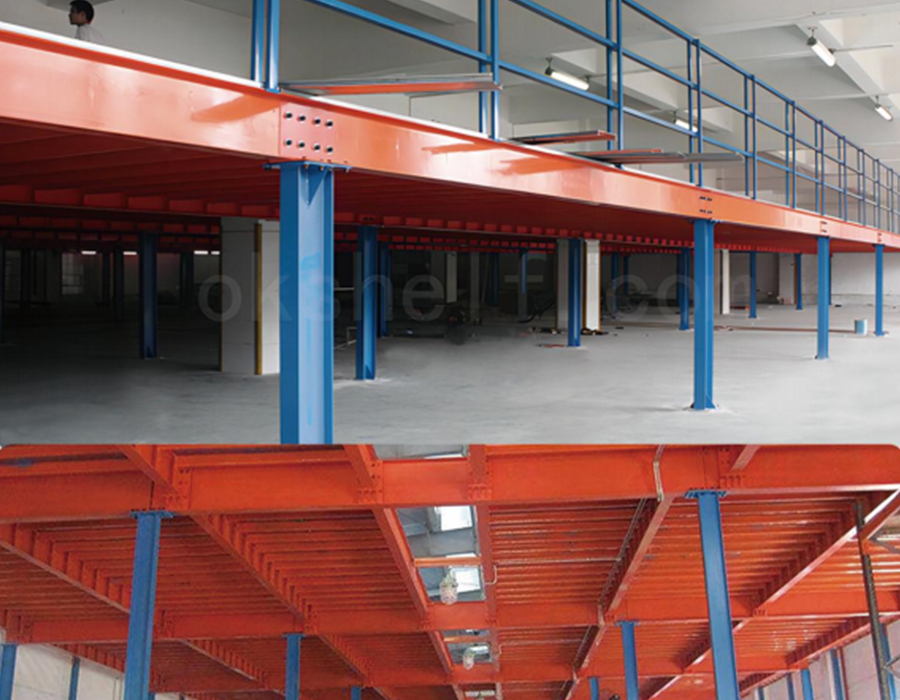

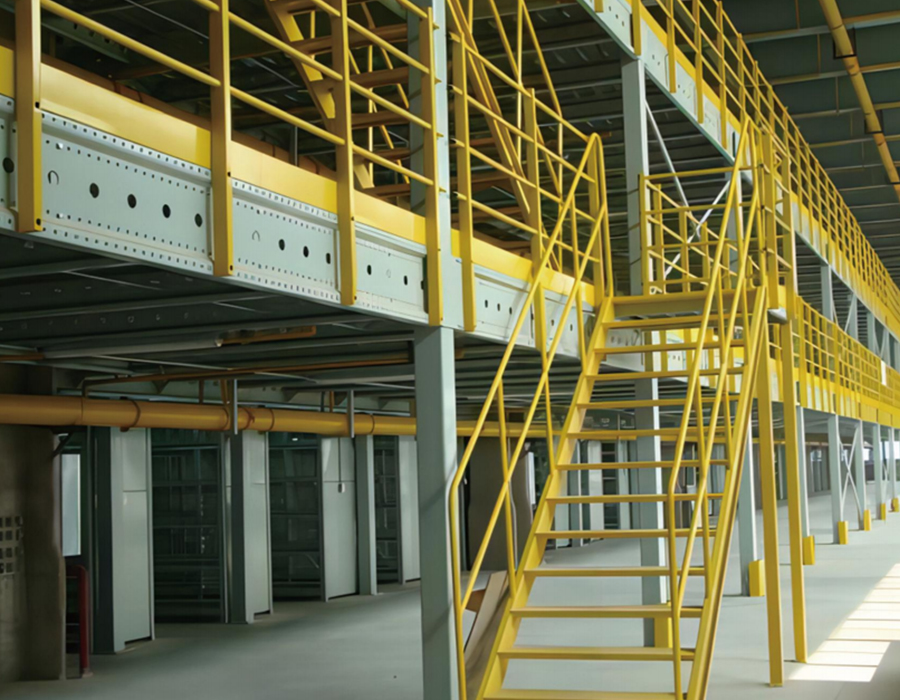

Tamo gdje je visina zgrade granična, primarna je poluga smanjenje strukturne dubine međukata. Prebacivanje s konvencionalne primarne strukture I-grede na ćelijske grede — čelične grede s kružnim ili šesterokutnim otvorima na mreži — omogućuje servisima kao što su sprinkler cijevi i električni vodovi da prolaze kroz mrežu grede, a ne ispod nje, vraćajući 150–300 mm strukturalne dubine bez smanjenja kapaciteta opterećenja grede. Ova jedina promjena dizajna može učiniti rubnu zgradu izvedivom za potpunu ugradnju sustava polica u polukatu.

Raspored rešetke stupaca i njegov kaskadni učinak na operacije u prizemlju

Rešetka stupova skladišnog sustava regala na polukatu s čeličnom platformom nije samo konstrukcijsko pitanje — to je odluka prostornog planiranja koja trajno oblikuje kako se prostor prizemlja ispod mezanina može koristiti tijekom trajanja instalacije. Stupovi postavljeni bez obzira na protok materijala u prizemlju, raspored prolaza u regalima ili radijuse okretanja opreme stvaraju prepreke koje smanjuju korisnost u prizemlju mnogo više od fizičkog otiska samih stupova.

Stup postavljen u sredini planiranog prolaza viličara ne samo da blokira taj prolaz — on prisiljava na premještanje prolaza koji može komprimirati susjedne skladišne ​​prostore, smanjiti duljinu reda regala ili stvoriti mrtve zone u kutnoj geometriji oko stupa koje su preuske za standardne paletne regale, ali preširoke da ostanu prazne. Kumulativni učinak lošeg postavljanja stupova u zoni prizemlja može smanjiti korisne pozicije regala za 15-25% u usporedbi s rasporedom gdje je mreža stupova bila usklađena s rasporedom regala od samog početka.

Praktičan pristup planiranju je prvo uspostaviti raspored regala i prolaza u prizemlju, a zatim definirati mrežu međukatnih stupova kako bi se središnje linije stupova poravnale s uspravnim redovima regala, a ne sa središtima prolaza regala. To znači da stupovi padaju između skladišnih pozicija, a ne unutar prolaza, smanjujući operativni utjecaj. U većini standardnih konfiguracija paletnih regala sa širinom polja od 2700 mm i prolazima širine 3500 mm, izvediva je rešetka stupova od približno 5400 mm (dvije širine polja) u smjeru skladištenja i 8000–10 000 mm u smjeru prolaza. Rešetke šire od 10 000 mm počinju zahtijevati znatno dublje primarne grede za kontrolu otklona pod opterećenjem međukata, povećavajući strukturnu dubinu i trošeći prostor za glavu.

Odabir materijala za podove: Strukturni i operativni kompromisi između uobičajenih opcija

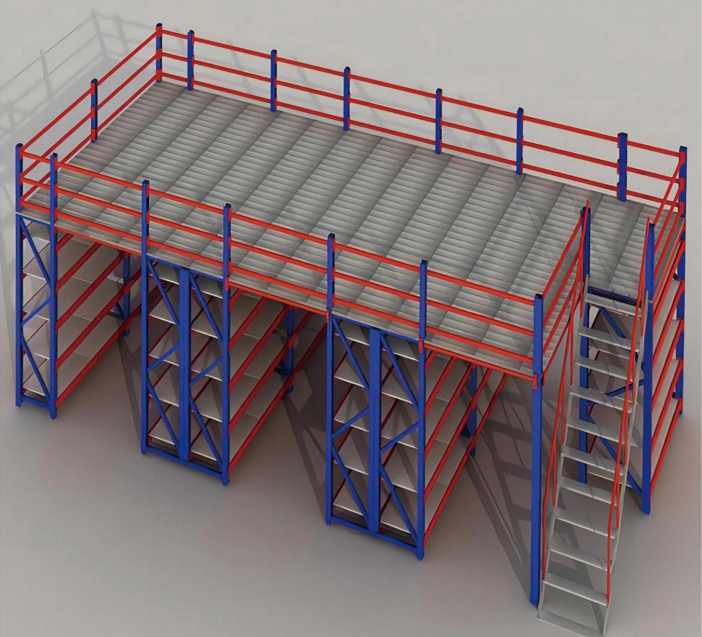

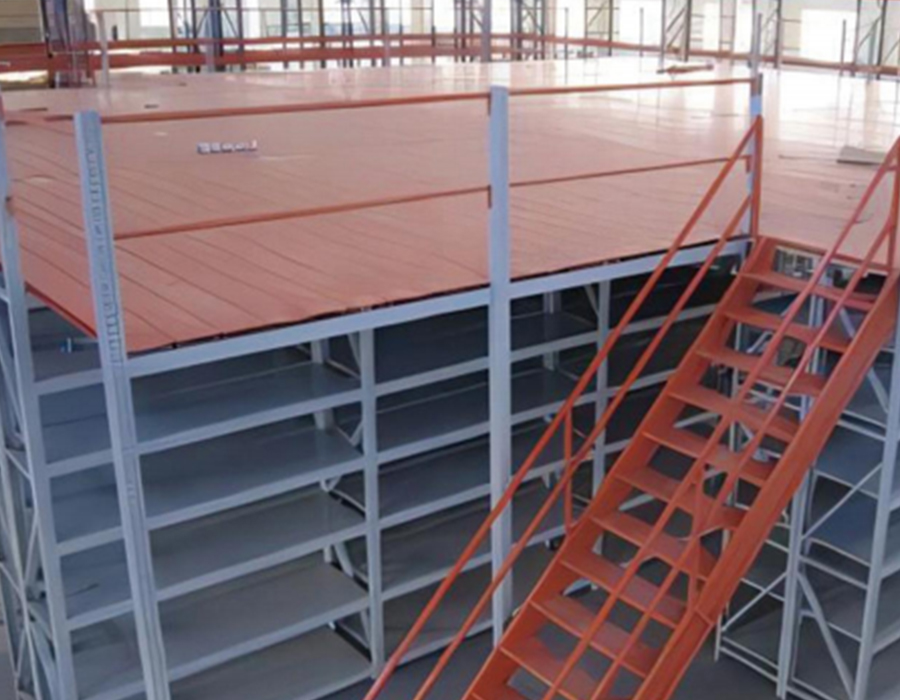

Podni sloj od a sustav međukatnih regala — površina koja se nalazi na vrhu sekundarne konstrukcije greda i tvori korisnu platformu — specificirana je u nekoliko konkurentnih materijala, svaki s različitim strukturnim, radnim i karakteristikama održavanja. Izbor je rijetko jednostavan jer se mjerodavni zahtjevi razlikuju između površine polukata (gdje hoda osoblje i radi oprema) i bilo koje police postavljene iznad nje (koja zahtijeva ravnu podlogu za raspodjelu tereta).

Ploča od iverice na smoli je najčešća specifikacija podne obloge u međukatnim regalnim sustavima namijenjenim za ručno komisioniranje, uglavnom zato što njen debeli poprečni presjek raspoređuje točkasta opterećenja od baza nogu regala preko šireg kontaktnog područja i pruža tihu, neklizajuću površinu za hodanje. Kritični zahtjev za ugradnju je da RBPB ploče moraju biti u potpunosti poduprte duž sva četiri ruba — nepodržani raspon između sekundarnih greda na središnjoj točki ploče uzrokuje progresivno raslojavanje pod opetovanim dinamičkim opterećenjem. U okruženjima s bilo kakvom izloženošću vlazi — uključujući predprostore hladnjača s visokom vlagom i prostore za utovarne prostore — RBPB s fenolnom oblogom ili čelična ploča je odgovarajuća specifikacija, jer standardni RBPB bubri na rubovima i gubi strukturni integritet unutar 12–18 mjeseci redovnog kontakta s vlagom.

Zahtjevi za protupožarni odjeljak i kako oni utječu na raspored polica u polukatu

Sustav regala s čeličnom platformom u međukatu skladišta iz temelja mijenja profil rizika od požara zgrade koju zauzima, a zahtjevi vatrogasnih tijela za odvajanjem, suzbijanjem i izlazom često su regulatorni čimbenici koji najviše ograničavaju u dizajnu međukata — više od konstrukcijskog opterećenja ili visine zgrade u mnogim projektima. Razumijevanje ovih zahtjeva prije nego što je projektiranje izgleda dovršeno sprječava scenarij u kojem strukturalno čvrsta konstrukcija međukatu zahtijeva veliku rekonfiguraciju kako bi se postigla protupožarna usklađenost.

Ključni problem je u tome što međukat stvara zatvoreni prostor ispod sebe koji se ponaša kao odvojeni protupožarni odjeljak bez obzira na to je li fizički ograđen zidovima. Većina građevinskih propisa i protupožarnih tumačenja tumače donju stranu međukatne palube kao strop koji mora biti ili protupožarni prema određenom standardu ili mora imati pokrivenost raspršivačima ispod sebe kao da je zatvorena prostorija. U praksi to znači da instalacija sustava međukatnih polica u zgradi s postojećim sustavom raspršivača na razini krova gotovo uvijek zahtijeva dodatne glave raspršivača instalirane u prostoru ispod mezanina i često zahtijeva dodatni sloj prskalica na ili neposredno ispod površine međukatne palube za zaštitu poda iznad.

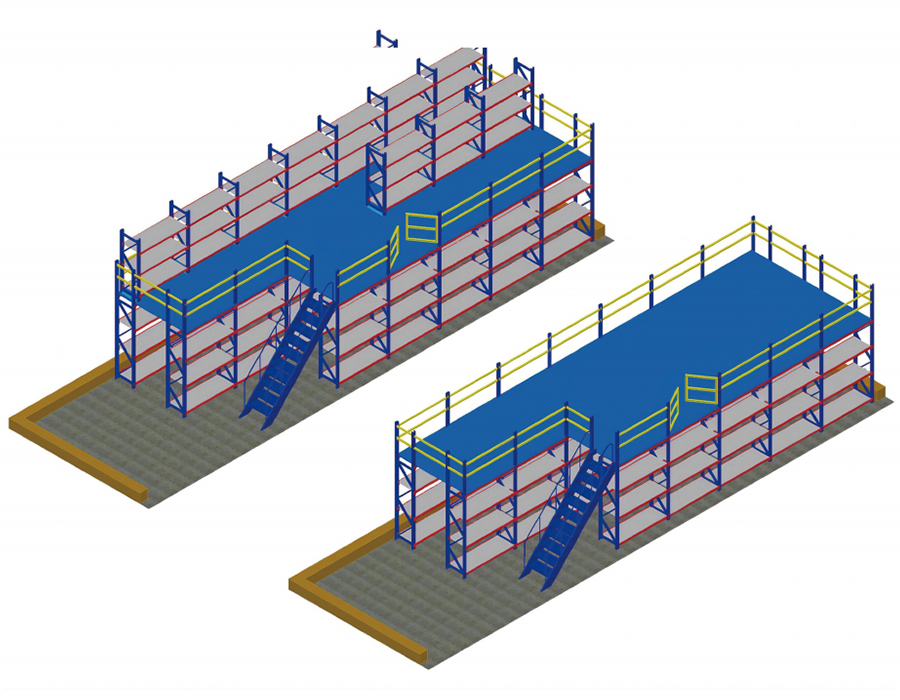

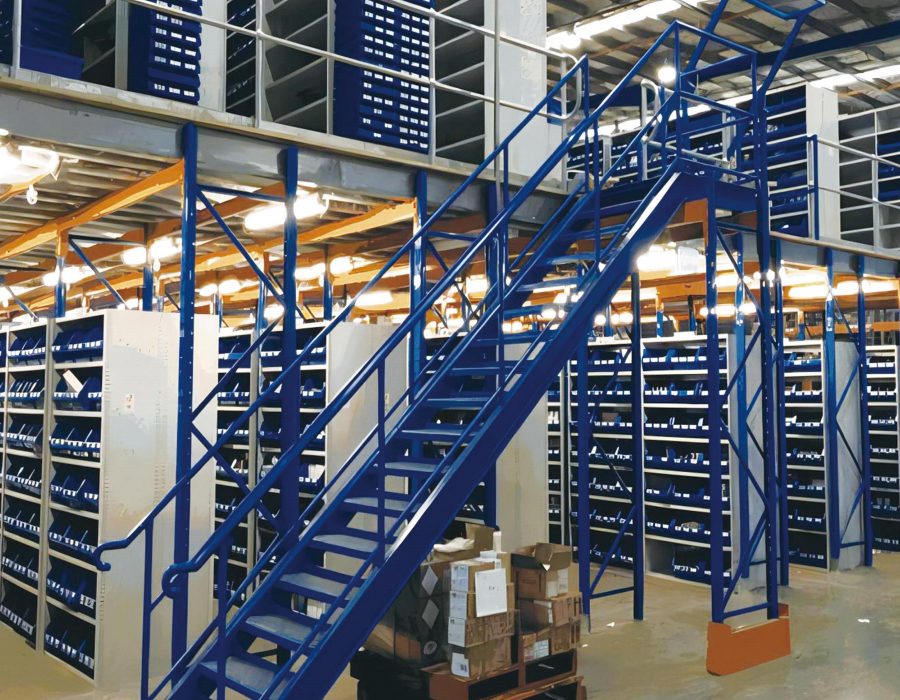

Izlazni zahtjevi nameću dodatna ograničenja izgleda. Većina protupožarnih kodeksa zahtijeva dva neovisna izlaza iz bilo kojeg polukata gdje je osoblje redovito prisutno, s maksimalnom udaljenosti do stubišta od 18-45 metara, ovisno o nadležnosti i klasifikaciji zauzetosti. Za velike instalacije međukatnih polica, to često nalaže dva stubišta postavljena tako da služe na suprotnim krajevima platforme, što troši površinu međukata i zahtijeva odgovarajuće otvore kroz strukturu međukata koji moraju biti uokvireni i zaštićeni rubovima. Planiranje položaja stubišta kao naknadna misao - nakon što je raspored polica dovršen - redovito rezultira stubištima koja su u sukobu s policama ili koja ne mogu postići potrebnu pokrivenost udaljenosti bez trećeg stubišta.

Specifikacija stvarnog opterećenja za međukatne police: Što projektirana vrijednost zapravo pokriva

Projektirano živo opterećenje za sustav međukatnih regala — obično izraženo u kN/m² ili tonama po četvornom metru — specifikacija je koja se najistaknutije navodi u prijedlozima dobavljača, no to je također brojka koju kupci najčešće krivo tumače. Nazivno opterećenje je pretpostavka ravnomjerno raspodijeljenog opterećenja (UDL) koja se primjenjuje na cijelu površinu međukata za potrebe projektiranja konstrukcije. Ne predstavlja maksimalno opterećenje koje se može postaviti na bilo koju pojedinačnu točku i ne uzima u obzir dinamičke učinke pomične opreme ili koncentrirana opterećenja od baza nogu regala.

Međukatna konstrukcija projektirana na 5 kN/m² (otprilike 500 kg po četvornom metru) ne znači da svaki četvorni metar može istovremeno nositi 500 kg regala plus 500 kg proizvoda — brojka od 5 kN/m² je kombinirani dodatak za strukturu, skladištenje i popunjenost. Nadalje, raspodjela pretpostavljena u izračunu UDL-a je ujednačena, ali sustavi regala koncentriraju opterećenje na baznim točkama nogu. Standardni regal dugog raspona s tlocrtom od 2400 mm × 600 mm i kapacitetom od 1500 kg koncentrira to opterećenje na četiri kontakta temeljne ploče, svaki s kontaktnom površinom od možda 60 mm × 60 mm. Lokalni podni pritisak na svakoj kontaktnoj točki može biti deset do petnaest puta veći od nominalnog UDL-a, što znači da se konstrukcija podova i sekundarne grede moraju provjeriti na lokalno probijanje i savijanje pod koncentriranim opterećenjima uz globalnu UDL provjeru.

U Huijianu, naši dizajni sustava međukatnih polica razvijeni su kroz naš namjenski centar za istraživanje i razvoj, sa strukturnim izračunima koji se eksplicitno bave i globalnim UDL-om i lokaliziranim točkastim opterećenjima baze nogu — kombinacijom koja odražava kako se međukatni podovi stvarno ponašaju u uporabi, a ne kako se pojavljuju na jednostavnom listu sa specifikacijama nosivosti.

Integracija vertikalnih transportera i dizala robe u dizajn sustava međukatnih polica

Sustav međukatnih polica koji se oslanja isključivo na stubišta za okomito kretanje robe postaje usko grlo produktivnosti kako se propusnost povećava. Integracija okomitih transportera, dizala robe ili paletnih dizala u međukatnu konstrukciju je razmatranje dizajna koje se mora razmotriti u fazi planiranja izgleda - naknadna ugradnja ovih elemenata u dovršenu međukatnu instalaciju znatno je složenija i skuplja nego njihovo uključivanje od samog početka.

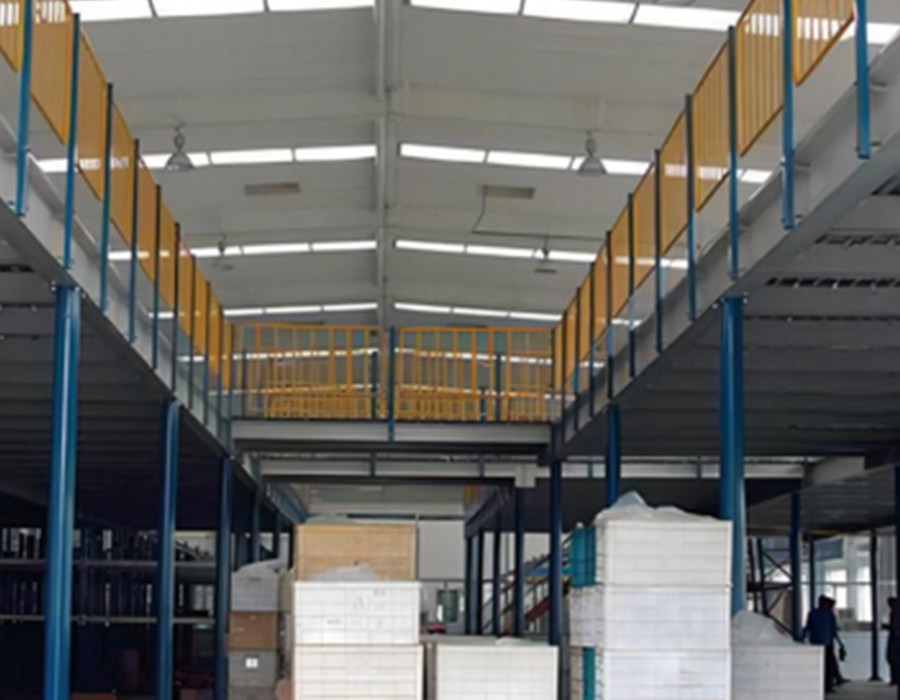

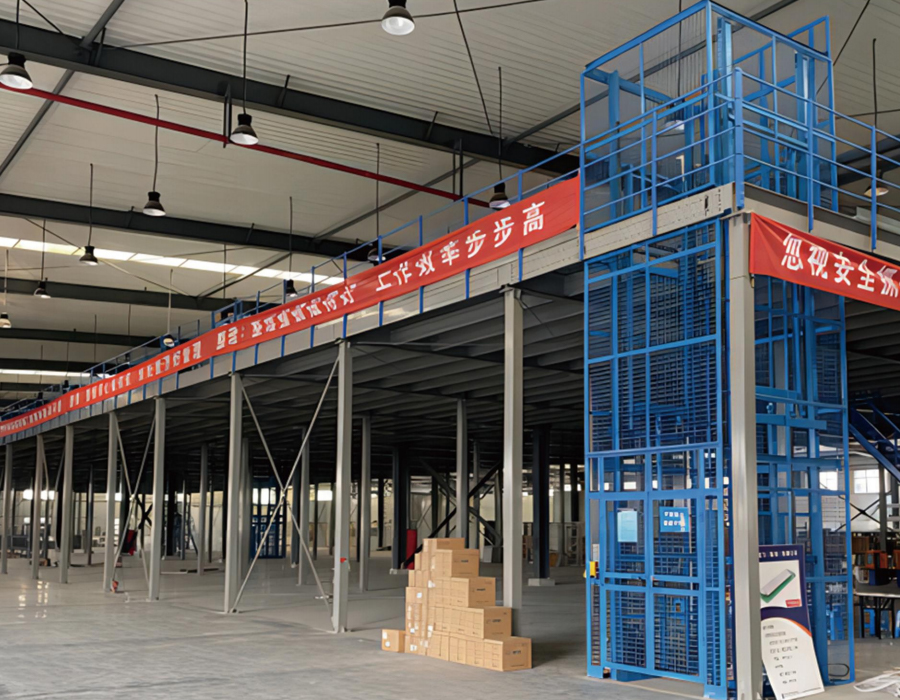

Strukturna implikacija probijanja okna za podizanje tereta kroz polukat je da otvor na palubi mora biti u potpunosti uokviren konstrukcijskim trimer gredama koje mogu preusmjeriti opterećenja koja bi inače nosila isprekidane sekundarne grede. Trimer grede prenose ova preusmjerena opterećenja na najbliže primarne grede, koje moraju biti dimenzionirane da nose dodatno područje pritoka. Za velike otvore za podizanje — dizalo za palete s platformom od 1200 mm × 1200 mm zahtijeva otvor na palubi od približno 1500 mm × 1500 mm uključujući razmake — opterećenja trimer grede mogu biti znatna i mogu zahtijevati dodatni međukatni stup uz otvor kako bi se osigurao kratak put opterećenja do temelja.

Osim strukturalnog okvira, sučelje između dizala i polukatu zahtijeva posebnu pozornost u tri područja:

• Tolerancija niveliranja: Dizala za robu i okomiti transporteri moraju stići do razine međukata unutar ±5 mm od gotove površine palube radi glatkog prijenosa kolica i paleta. Strukturni otklon međukatne palube pod opterećenjem i slijeganje temelja dizala tijekom vremena mogu uzrokovati odstupanje platforme i palube od poravnanja nakon postavljanja. Određivanje podesivih uređaja za niveliranje na točki podizanja, umjesto fiksnih pragova, omogućuje preusmjeravanje bez strukturnih izmjena.
• Zaštita rubova na otvoru palube: Otvor na međukatu za okno dizala predstavlja opasnost od pada kad god platforma za podizanje nije u razini međukata. Isprepletena sigurnosna vrata — vrata koja se mogu otvoriti samo kada je platforma dizala prisutna i ravna — točna su specifikacija za bilo koje dizalo za teret koje se koristi u polukatu s posadom. Jednostavne lančane barijere ili vrata na šarkama bez međusobnog zaključavanja nisu prikladna za usklađenost s industrijskim sigurnosnim propisima u većini jurisdikcija.
• Izolacija vibracija: Vertikalni transporteri i klipna dizala stvaraju povremene vibracije koje se prenose kroz njihovu konstrukciju za ugradnju u međukatni okvir. Bez izolacijskih nosača između postolja transportera i međukatne konstrukcije, ove vibracije zamaraju vijčane spojeve i mogu olabaviti pričvršćivače polica u susjednim poljima tijekom mjeseci kontinuiranog rada. Antivibracijski nosači ili izolacijski jastučići na osnovnom okviru transportera trebaju biti navedeni kao standard, a ne kao izborna nadogradnja.

Modularne naspram međukatnih konstrukcija izrađenih po narudžbi: gdje zapravo leži razlika u cijeni

Izbor između modularnog međukatnog sustava regala — izgrađenog od standardiziranih, unaprijed projektiranih komponenti u fiksnim koracima — i potpuno izrađene strukture po narudžbi često se postavlja kao izravna usporedba troškova u kojoj je modularno jeftinije. Ovaj okvir je točan u mnogim standardnim primjenama, ali se kvari u specifičnim uvjetima gdje ograničenja modularnih sustava stvaraju skrivene troškove koji se pojavljuju samo tijekom instalacije ili rada, a ne u početnoj ponudi.

Modularni međukatni sustavi postižu svoju isplativost kroz standardizirane veličine stupova u fiksnim koracima visine (obično u koracima od 100 mm ili 150 mm), standardizirane raspone greda u fiksnim širinama (obično 2000 mm, 2500 mm, 3000 mm) i unaprijed projektirane detalje povezivanja koji se identično ponavljaju u strukturi. Ova standardizacija dramatično smanjuje vrijeme projektiranja i troškove izrade za pravokutne međukatne otiske u zgradama pravilnih dimenzija. Usporedba troškova istinski daje prednost modularnim sustavima u ovim uvjetima za 20–35% u odnosu na ekvivalentne prilagođene strukture.

Uvjeti u kojima modularni sustavi gube svoju troškovnu prednost uključuju:

• Nepravilna geometrija zgrade: Nepravokutni međukatni otisci — L-oblici, izrezani kutovi kako bi se izbjegli stupovi ili međukati koji idu oko konstrukcijskih elemenata — zahtijevaju prilagođeno rezane grede i nestandardne detalje povezivanja koji eliminiraju učinkovitost izrade modularnog sustava dok zadržavaju ograničenja njegovih fiksnih dimenzija.
• Visoka koncentrirana opterećenja: Standardne modularne polukatne komponente projektirane su prema specifičnim UDL ocjenama. Tamo gdje regali ili oprema nameću koncentrirana opterećenja koja zahtijevaju nadograđene grede ili dodatne stupove unutar standardnog modula, modularni sustav mora se lokalno modificirati — što često košta više od uključivanja nadogradnje u prilagođeni dizajn od samog početka.
• Uska ograničenja visine: Modularni sustavi nude ograničenu mogućnost smanjivanja strukturne dubine jer su profili greda fiksirani standardnim asortimanom proizvoda. Prilagođena izrada omogućuje optimizaciju dubine grede korištenjem ćelijskih greda, zupčastih greda ili nestandardnih dijelova koji vraćaju 100–200 mm prostora za glavu u zgradama kritičnim po visini.

Naš skladište mezzanine čelične platforme police sustavi su dostupni u modularnim i potpuno projektiranim konfiguracijama po narudžbi, razvijeni kroz naš centar za istraživanje i razvoj od 1.500 četvornih metara i proizvedeni u šest namjenskih proizvodnih linija — što znači da se strukturalno rješenje može precizno uskladiti s geometrijom zgrade i zahtjevima opterećenja, a ne prisiljavanjem zgrade da se prilagodi standardnoj mreži proizvoda.

Upravljanje diferencijalnim slijeganjem između međukatnih stupova i postojećih konstrukcija regala

U skladišnim objektima u kojima je međukatni podni regalni sustav instaliran u blizini ili je strukturno povezan s postojećim teškim paletnim regalima, različito slijeganje između međukatnih stupova i susjednih uspravnih stupova regala dugoročno je pitanje upotrebljivosti koje se rijetko razmatra u planiranju instalacije. Obje vrste konstrukcija nameću značajna točkasta opterećenja na podnu ploču skladišta, ali to čine kroz različita područja temeljne ploče, pri različitim intenzitetima opterećenja i s različitim povijestima opterećenja — uvjeti koji proizvode različite stope slijeganja tijekom vremena.

Međukatni stupovi obično nameću veća trajna točkasta opterećenja nego uspravni stupovi paletnih regala — međukatni stup koji nosi 40–60 tona poda, živo opterećenje i regale iznad njega stvara pritisak na osnovnu ploču za red veličine veći od standardnog uspravnog regala za palete pod istim tlocrtom. Ako su obje temeljene na istoj betonskoj ploči jednake debljine, međukatni stup će uzrokovati veći progib ploče i dugotrajno slijeganje od puzanja nego susjedni uspravni stup. Tijekom dvije do pet godina, ovo diferencijalno slijeganje može proizvesti relativni vertikalni pomak od 5-15 mm između međukatnih stupova i susjednih redova regala — dovoljno za induciranje mjerljivog luka u stupovima regala koji su fizički povezani ili oslonjeni na međukatnu strukturu, te za stvaranje vidljivog nagiba na međukatnoj površini koji utječe na stabilnost palete i rukovanje opremom na kotačima.

Ispravan konstrukcijski pristup je tretirati međukat i sve susjedne regale kao neovisne strukture s namjernim pokretnim zglobom između njih, bez obzira na to koliko su blizu jedan drugome. Međukatni stupovi trebaju biti usidreni na ploču pomoću temeljnih ploča dimenzioniranih da ograniče pritisak poda na razinu koja je u skladu s dugotrajnom nosivošću ploče, a ne samo njenom kratkotrajnom granicom popuštanja. Tamo gdje je poznato da je ploča tanka ili da je podloga stlačiva, poboljšanje tla ispod međukatnih stupova — putem zbijanja injektiranja ili ugradnje mikropilota — pouzdanije je dugoročno rješenje od pokušaja raspodjele opterećenja međukata samo preko prevelikih temeljnih ploča.
